Кронштейн Лось 7 (Точприбор)

Кронштейн Лось предназанчен для установки оптических прицелов с крепежным диаметром 25,4 мм на карабины Лось-7, Барс-4, имеющие посадочное место типа "ласточкин хвост", шириной 12 мм. Высота установки от оптической оси прицела до оси "ласточкиного хвоста" - 43мм. Кронштейн выполнен из авиационного алюминия и имеет прорезь для просмотра открытого прицела.

Кронштейн Лось изготовлен ФГУП "Центральное конструкторское бюро точного приборостроения" (г. Новосибирск). Кронштейн прочен и, одновременно, легкий, так как выполнен из авиационного алюминия. Поэтому кронштейн выполнен под расчет ударов при вылете гильз.

Важной спецификой кронштейна является расстояние между кольцами - 15 мм. Такое небольшое расстояние между кольцами связано с тем, что кронштейн устанавливается только с одной стороны от винтов поправок оптического прицела. При этом посадочное место на прицеле должно быть не менее 45 мм.Кронштейн предназначен для карабинов типа "Лось-7", "Барс-4", имеющие размеры направляющей типа "ласточкин хвост" - 102х13х2,6мм. Высота установки от оптической оси прицела до оси "ласточкиного хвоста" - 43мм.

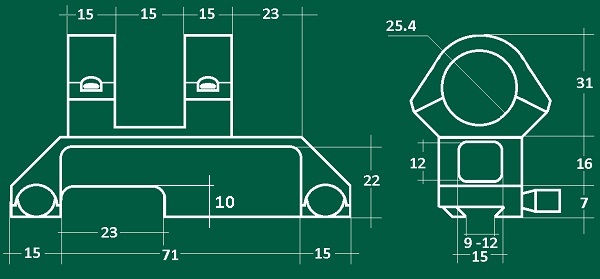

Основные размеры кронштейна, мм:

Варианты установки прицела:

Кронштейн Лось с оптическим прицелом Рысь 4М

Кронштейн Лось с оптическим прицелом ПУ 3,5х22 -1
