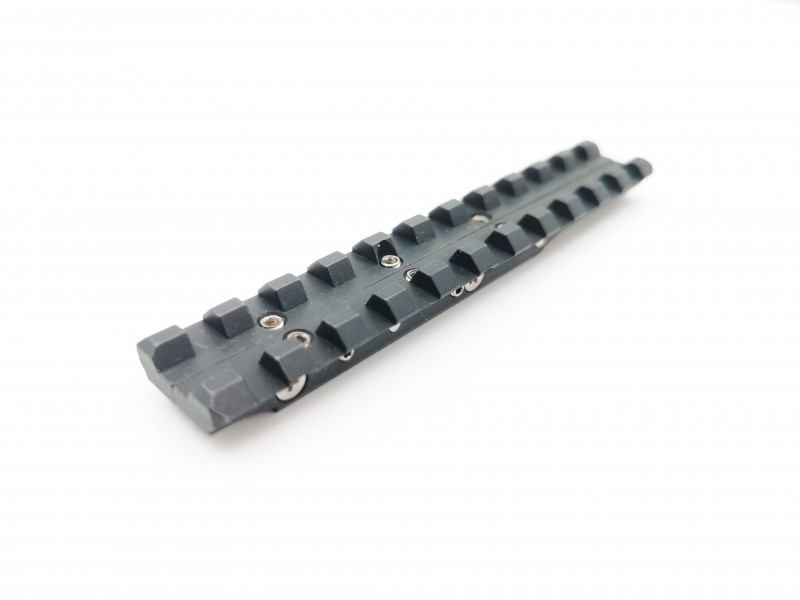

Переходной кронштейн с ласточкиного хвоста 11мм на Weaver

Кронштейн ЭТМИ.734348.023-01 является переходником с посадочного места "ласточкин хвост", шириной 11 ± 0,5 мм, на направляющую планку Weaver, шириной 21 мм. Данный кронштейн позволяет устанавливать коллиматорные и оптические прицелы. Кронштейн 023-01 выполнен в виде двух половинок, которые сжимают планку. Длина планки Weaver составляет 100 мм. Кронштейн изгтовлен из стали.

Кронштейн ЭТМИ.734348.023-01 изготовлен ООО "Ижевские Инженерные Мастерские" и был запатентован (патент № 2478180).

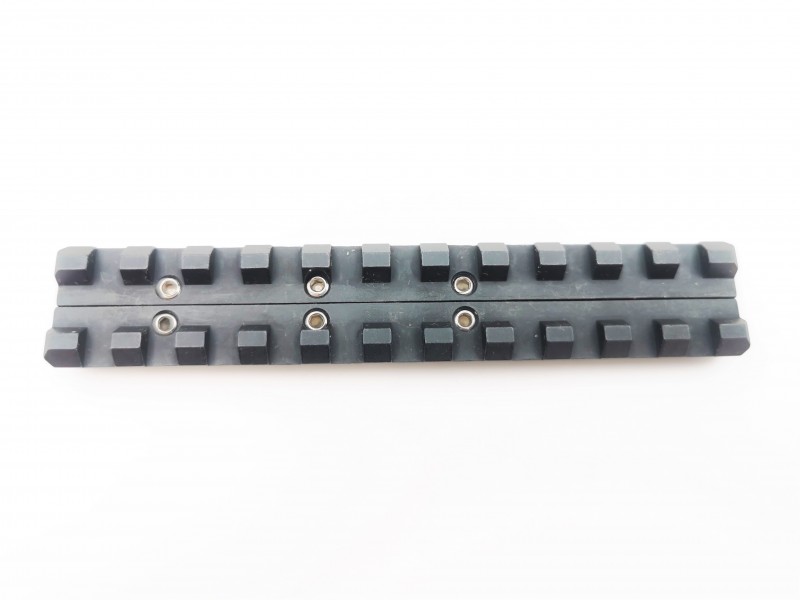

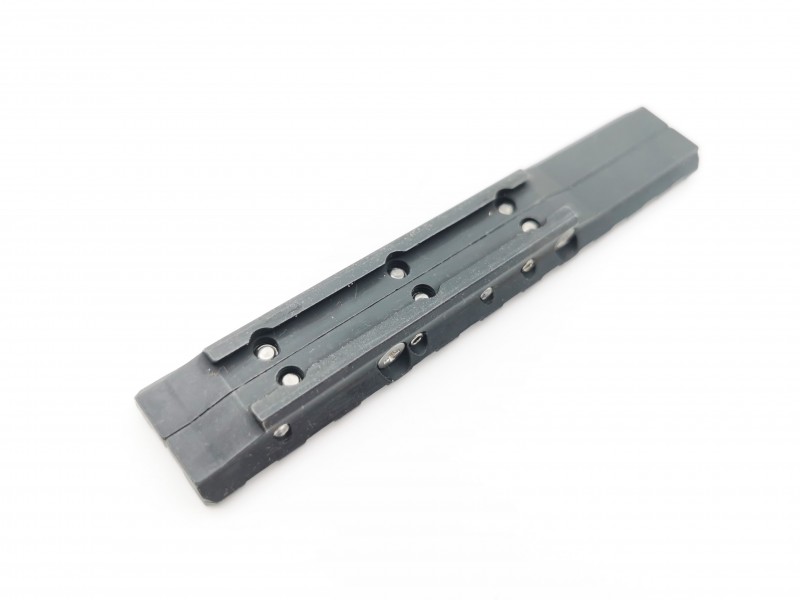

Данный кронштейн имеет основание под "ласточкин хвост". Кронштейн выполнен в виде двух половинок - две части кронштейна затягиваются 4 винтами, по 2 на сторону. При этом кронштейн имеет штифты по поперечной и вертикальной оси для жесткой фиксации.

Кронштейн устанавливается длину планки "ласточкин хвост" - 75 мм, при этом полная длина образованной сверху планки Weaver составляет 100 мм. Кронштейн имеет небольшие размеры и вес - 70 г.

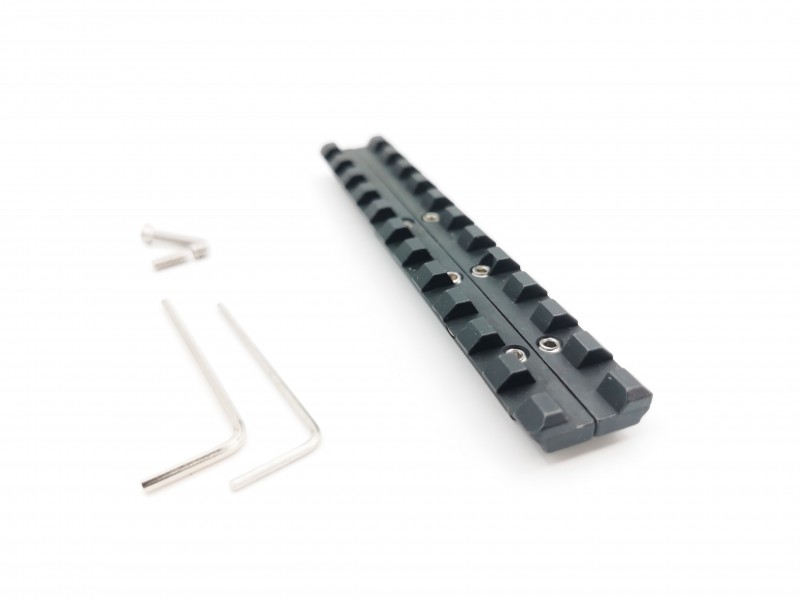

Комплектация:

1. Кронштейн в сборе;
2. Шестигранный ключ 1,5 мм;
3. Шестигранный ключ 2,0 мм;
4. Инструкция по установке.

Установка кронштейна:

1. Вывернуть установочные винты М3х8 и М4х4 (с внутренним шестигранным шлицем) на 1-2 оборота при помощи шестигранных ключей.
2. Вывернуть стягивающие винты М3х16 (с потайной головкой и крестообразным шлицем) на 5-6 оборотов при помощи отвертки и установить кронштейн на посадочное место оружия.
3. Затянуть слегка стягивающие винты - 4 шт., затем установочные винты - 4 шт. с обеих сторон и продвинуть кронштейн до упора вперед , ударяя по задней поверхности обоих кронштейнов одновременно. Выровнять верхние пазы.
4. Затянуть до упора сначала установочные винты - 4 шт., с обеих сторон, затем вехние винты - 8 шт.
5. Затянуть стягивающие винты до упора с обеих сторон и проверить надежность закрепления переходного кронштейна к оружию.
6. После установки оптического прицела и первых 5-7 выстрелов может произойти незначительное деформирование внутренних поверхностей "ласточкиного хвоста" и как следствие смещение кронштейна вперед. Поэтому после первых выстрелов необходимо проверить и при необходимости подтянуть сначала боковые установочные винты, затем верхние установочные винты, затем стягивающие винты. В случае раскручивания винтов необходимо произвести их законтрирование путем нанесения лака или краски.
