Универсальная переходная планка Weaver с вентилируемой планки для ИЖ-27,ТОЗ-34

Переходная планка предназначена для установки коллиматорных прицелов, имеющие крепление под посадочное место Weaver, на ИЖ-27, ТОЗ-34, МР-153 и аналоги, с шириной вентилируемой планки не более 8 мм.Планка не требует переделки и вмешательства в конструкцию оружия и легко устанавливается. Длина планки Weaver составляет 107 мм (10 прорезей). Переходная планка имеет передвижные стопорные штифты и изготовлена из алюминиевого сплава ДТ-16Т. Максимальный вес устанавливаемого прицела с креплением не должен превышать 400 грамм!

Вентилируемая планка предназначена для отвода тепла, но и при этом является прицельной планкой ружья ИЖ-27,ТОЗ-34 и аналогов. Сама вентилируемая планка не является посадочным местом, но для этого существует данный кронштейн, который создает посадочное место стандарта Weaver. П-образный кронштейн устанавливается поверх вентилируемой планки, поперечные штифты зажимают планку по бокам, а поперечные штифты, проходящие через отверстия в вентилируемой планке, являются стопорами всей конструкции. Стопоры иеют вид пластин, которые могут менять свое положение как по горизонтали, так и по вертикали, поэтому данная переходная планка устанавливается на разные вентилируемые планки. Так как вентилируемая планка ближе к ствольной коробке сходит "на ноль", крепление имеет уменьшение высоты П-образной формы. Переходная планка Weaver с вентилируемой планки изготовлена из алюмиевого сплава Д-16Т.

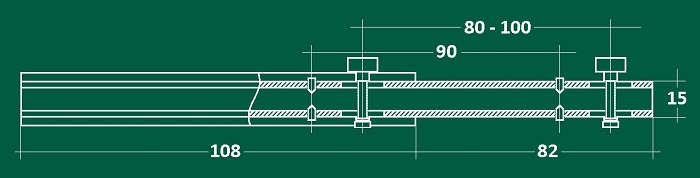

Основные размеры кронштейна, мм:

• Длина - 190 мм
• Длина базы Weaver - 108 мм
• Ширина базы Weaver - 21 мм
• Максимальная ширина вентилируемой планки - 8 мм
• Расстояние между зажимными винтами - 80...100 мм
• Размеры поперечного сечения зажимных винтов - 2х4 мм
• Диаметр конусовидных штифтов - 3,5 мм
• Высота от низа планки до зажимной пластины - 2...4 мм
• Вес - 75 грамм
• Материал - алюминиевый сплав
