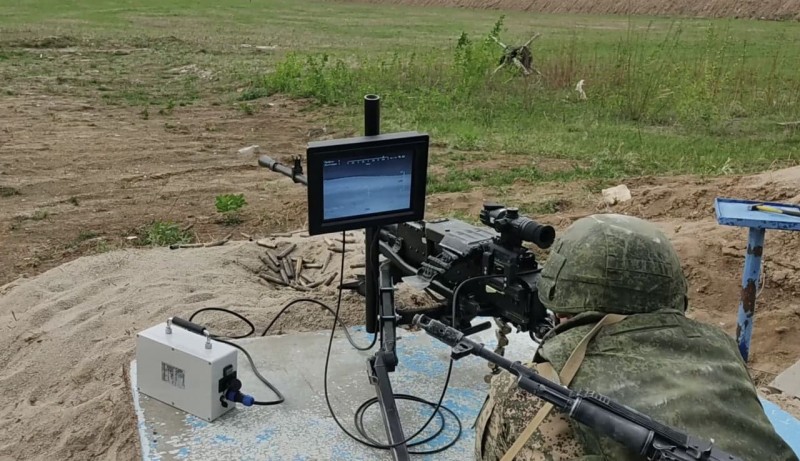

Тепловизионный прицельно-наблюдательный комплекс KG R3-35 представляет собой готовую систему, разработанную в том числе для оснащения МОГ — мобильных огневых групп, применяемых для противодействия беспилотным летательным аппаратам (БПЛА). Комплекс объединяет тепловизионный прибор KG R3-35, промышленный дисплей диагональю 10,4 дюйма, автономный аккумуляторный блок емкостью 24 000 мА·ч, систему крепления и необходимые соединительные кабели. Такая конфигурация позволяет использовать тепловизионное изображение непосредственно через окуляр прибора либо выводить его на крупный внешний экран.
KG R3-35 поставляется не как отдельный тепловизионный прибор с минимальным набором принадлежностей, а как полноценный прицельно-наблюдательный комплекс. Внешний монитор позволяет организовать продолжительное наблюдение без необходимости постоянно работать через окуляр, а отдельный аккумуляторный блок обеспечивает автономное питание оборудования системы. Основные компоненты изначально подобраны для совместной работы, поэтому не требуется отдельно формировать базовый комплект из дисплея, источника питания, крепления и кабелей.
Особенности тепловизионного комплекса KG R3-35
Обнаружение тепловых объектов на значительном расстоянии
Оптическая система KG R3-35 рассчитана на обнаружение источников теплового излучения без использования внешней подсветки, поэтому наблюдение возможно как днем, так и в полной темноте. Сочетание тепловизионной матрицы и объектива позволяет сначала определить присутствие удаленного объекта, а затем по мере сокращения расстояния получить больше информации о его силуэте. Для объекта размером с человека производителем заявлена дистанция обнаружения до 1650 метров, что позволяет контролировать протяженные открытые участки.
По мере сокращения дистанции возможностей тепловизионного канала становится достаточно уже не только для фиксации источника тепла, но и для более детальной оценки наблюдаемого объекта. Для человека заявлена дистанция распознавания около 850 метров, а идентификации — порядка 339 метров. Фактический результат зависит от температурного контраста, погоды, размеров объекта, рельефа, растительности и других внешних условий, поэтому указанные расстояния следует рассматривать как ориентиры возможностей оборудования.
Плавное изображение при наблюдении за движением
Тепловизионный модуль работает с частотой обновления изображения 50 Гц, благодаря чему перемещающиеся объекты отображаются плавно и без выраженной ступенчатости. Это особенно заметно при быстром изменении направления наблюдения или сопровождении движущегося объекта. Пользователю проще оценивать происходящее в реальном времени, поскольку тепловая картина обновляется достаточно быстро и визуально остается естественной.
Изображение непосредственно в приборе выводится на OLED-дисплей с разрешением 800×600 пикселей. Диоптрийная регулировка позволяет адаптировать окуляр к особенностям зрения пользователя, а ручная фокусировка помогает настроить резкость в соответствии с фактической дистанцией наблюдения. В результате тепловизионный канал можно подстроить под конкретные условия эксплуатации без использования дополнительных оптических устройств.

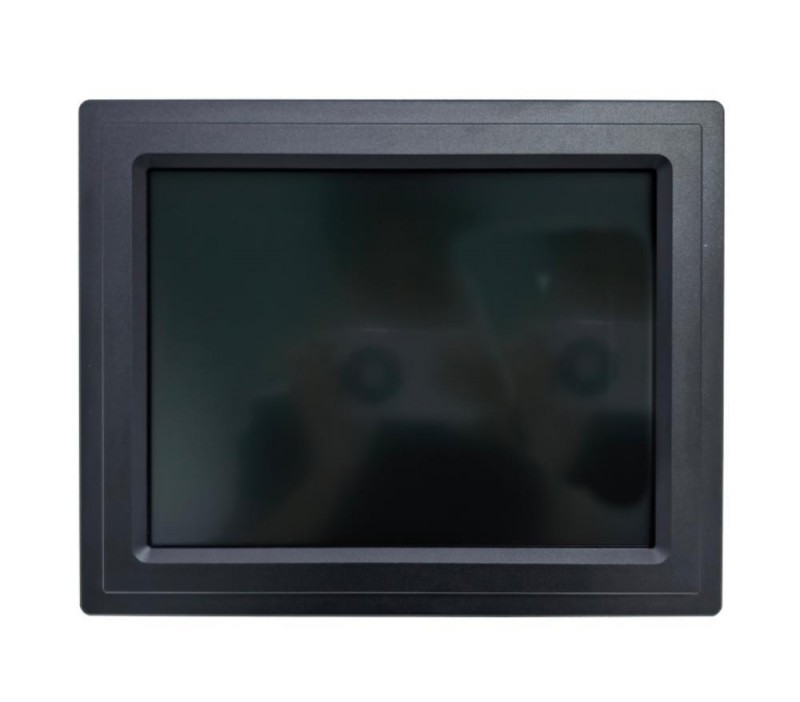

Вывод изображения на промышленный монитор 10,4 дюйма
Одной из ключевых особенностей комплекса является отдельный промышленный дисплей диагональю 10,4 дюйма. Изображение с тепловизионного модуля может выводиться на крупный экран, поэтому оператору не обязательно постоянно пользоваться окуляром самого прибора. Такой формат удобен при длительном контроле одного сектора и в ситуациях, когда изображение необходимо наблюдать с более свободного рабочего положения.
Монитор обладает высокой яркостью и рассчитан на сохранение читаемости изображения даже при интенсивном внешнем освещении. Через экранное меню можно изменять яркость, контрастность, цветовую температуру и другие параметры отображения в зависимости от окружающих условий. Широкие углы обзора позволяют различать изображение не только при расположении строго напротив экрана, что упрощает организацию рабочего места.

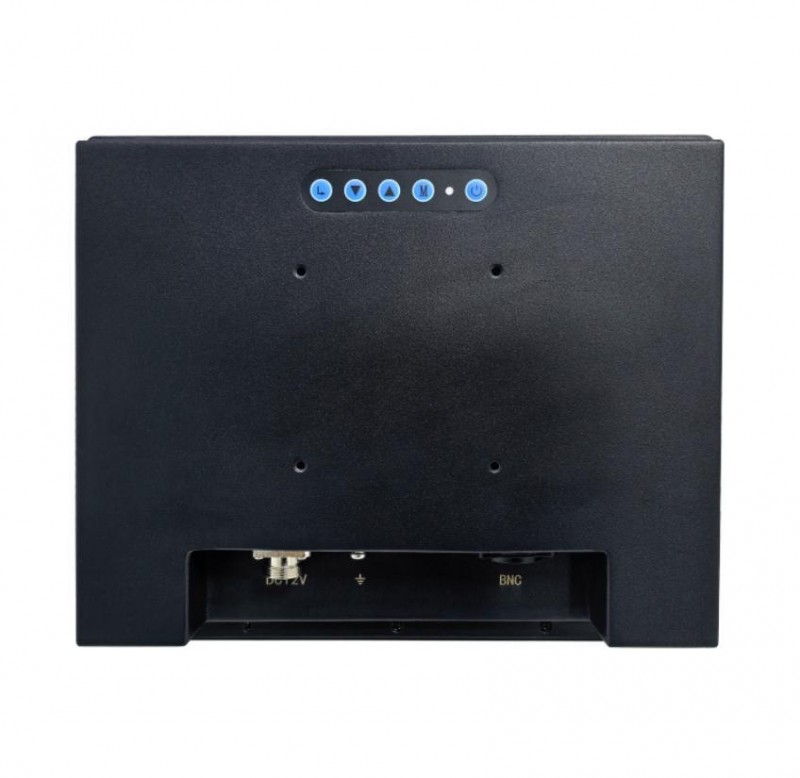

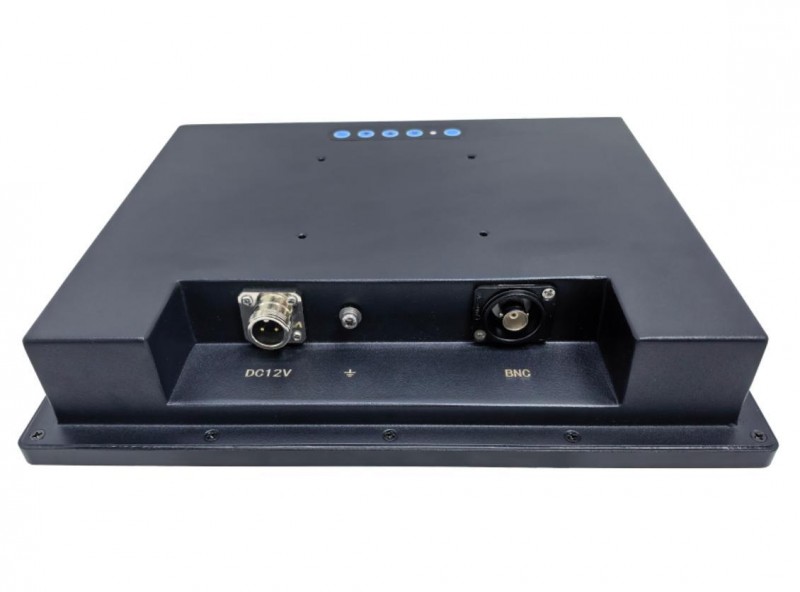

Промышленное исполнение внешнего дисплея
Монитор разработан как промышленное устройство, рассчитанное на продолжительную эксплуатацию в условиях, где обычная бытовая электроника может оказаться недостаточно защищенной. Передняя часть корпуса выполнена из алюминиевого сплава с защитной обработкой, а экран дополнен прочной панелью с антибликовым покрытием. Применение оптического склеивания между защитной панелью и дисплеем помогает повысить читаемость изображения и уменьшить влияние внешних отражений.
Безвентиляторная система охлаждения уменьшает количество подвижных элементов и позволяет отказаться от постоянного воздушного потока через корпус. Конструкция предусматривает защищенное исполнение корпуса и разъемов, а рабочий температурный диапазон позволяет использовать монитор при значительных изменениях температуры окружающей среды. Благодаря этому внешний экран является полноценной частью комплекса, а не обычным бытовым монитором, добавленным к тепловизору.

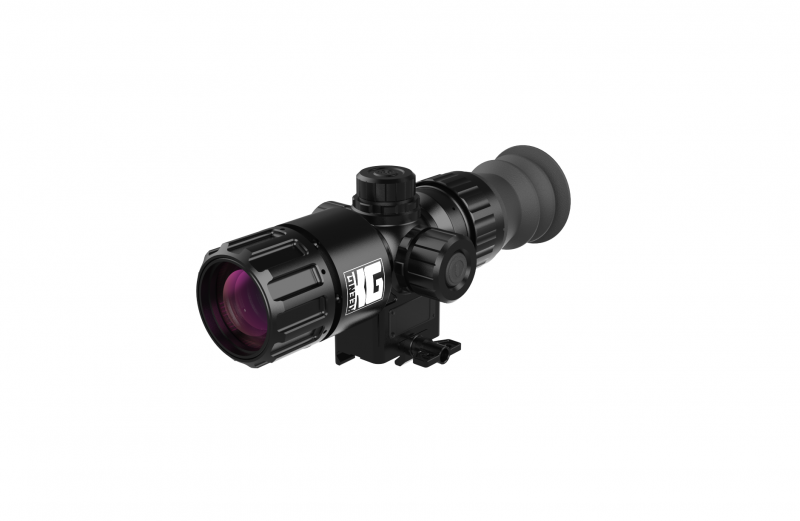

Защищенное исполнение тепловизионного модуля
KG R3-35 разработан с учетом эксплуатации на открытом воздухе, воздействия влаги, загрязнений и значительных температурных перепадов. Корпус имеет степень защиты IP67, что снижает риск попадания воды и пыли к чувствительным электронным компонентам. Такое исполнение особенно важно для оборудования, которое регулярно используется вне помещения и должно сохранять работоспособность при изменении погодных условий.
Заявленный диапазон рабочих температур тепловизионного модуля составляет от -40 до +55 °C. Это позволяет использовать устройство не только в умеренную погоду, но и при выраженном морозе или высокой температуре окружающей среды. Защищенный корпус и широкий температурный диапазон делают оборудование более подходящим для продолжительной полевой эксплуатации.
При продолжительной работе в сложных условиях важна не только дальность тепловизионного наблюдения, но и способность всех компонентов системы сохранять стабильность при холоде, влажности, вибрациях и длительной нагрузке.
Два уровня автономного питания
В комплексе предусмотрено отдельное питание самого тепловизионного прибора и внешнего оборудования. KG R3-35 работает от сменного Li-ion аккумулятора формата 18650, а в комплект тепловизора входят два аккумулятора емкостью 3400 мА·ч и зарядное устройство. По результатам испытаний, приведенных производителем, одного полностью заряженного аккумулятора хватало более чем на 12 часов работы при температуре около -25 °C.
Помимо аккумуляторов самого тепловизора, в состав всего прицельно-наблюдательного комплекса входит отдельный литий-железо-фосфатный аккумуляторный блок емкостью 24 000 мА·ч и энергоемкостью 307,2 Вт·ч. Он предназначен для автономного питания внешних компонентов системы и позволяет уменьшить зависимость оборудования от постоянного подключения к стационарной электрической сети. Такое разделение источников энергии дает возможность отдельно обслуживать питание тепловизора и остальной части комплекса.

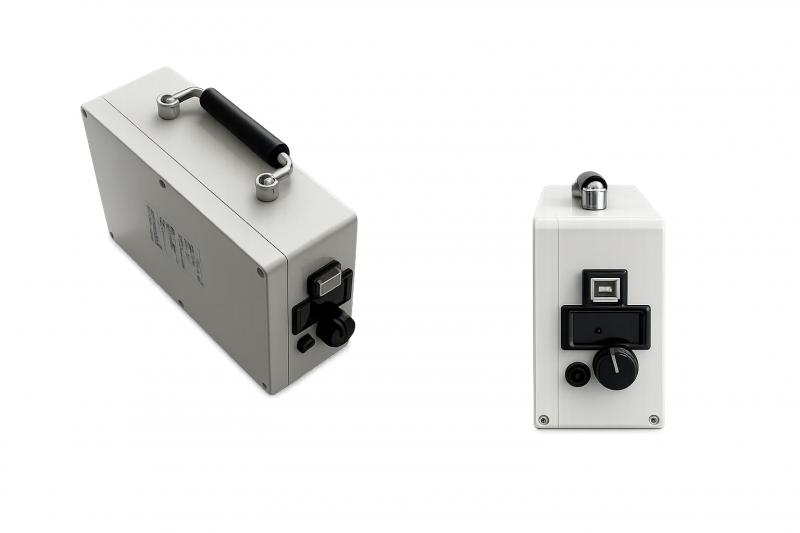

Отдельный аккумуляторный блок LiFePO4
Аккумулятор емкостью 24 000 мА·ч является самостоятельным компонентом комплекса, а не дополнительным аксессуаром, который требуется приобретать отдельно. В нем используется литий-железо-фосфатная технология, подходящая для систем, которым требуется значительный запас энергии и стабильное питание при продолжительной эксплуатации. Номинальное напряжение блока составляет 12,8 В, а запас энергии достигает 307,2 Вт·ч.
Наличие емкого внешнего источника питания особенно актуально при организации продолжительного наблюдения вне помещения или в местах без постоянного доступа к электросети. Пользователь получает аккумуляторный блок уже в составе общей системы вместе с необходимыми компонентами подключения. Благодаря этому автономное питание является изначально предусмотренной частью конструкции комплекса.
Дополнительная информация о положении системы
На дисплей KG R3-35 выводятся дополнительные шкалы, позволяющие контролировать пространственное положение оборудования. Цифровой компас отображает направление, а отдельные индикаторы показывают отклонение по вертикальной и горизонтальной осям. Пользователь получает эти данные непосредственно вместе с тепловизионным изображением, поэтому ему не требуется постоянно обращаться к отдельным приборам для получения базовой ориентирующей информации.
Такая индикация помогает контролировать положение системы при продолжительном наблюдении и понимать, насколько изменилось направление или наклон оборудования относительно первоначального положения. Это также упрощает работу при последовательном контроле нескольких секторов. Необходимая информация остается непосредственно в поле зрения пользователя и доступна одновременно с тепловизионной картиной.
Надежность при продолжительной эксплуатации
При разработке KG R3-35 особое внимание уделялось способности оборудования сохранять работоспособность при интенсивной и продолжительной эксплуатации. Производитель приводит данные о длительном использовании одного из экземпляров на протяжении нескольких лет с сохранением функциональности после значительного количества циклов механической нагрузки. Такой опыт позволяет дополнительно оценить устойчивость электроники и внутренних компонентов не только в лабораторных, но и в практических условиях.
При этом тепловизионный модуль остается относительно компактным и легким, что упрощает транспортировку и размещение вместе с другими элементами системы. Небольшие размеры позволяют избежать чрезмерного увеличения общей габаритности комплекта. Сочетание защищенного исполнения и компактной конструкции делает оборудование более удобным для регулярного использования и переноски.
Гибкое размещение внешнего дисплея

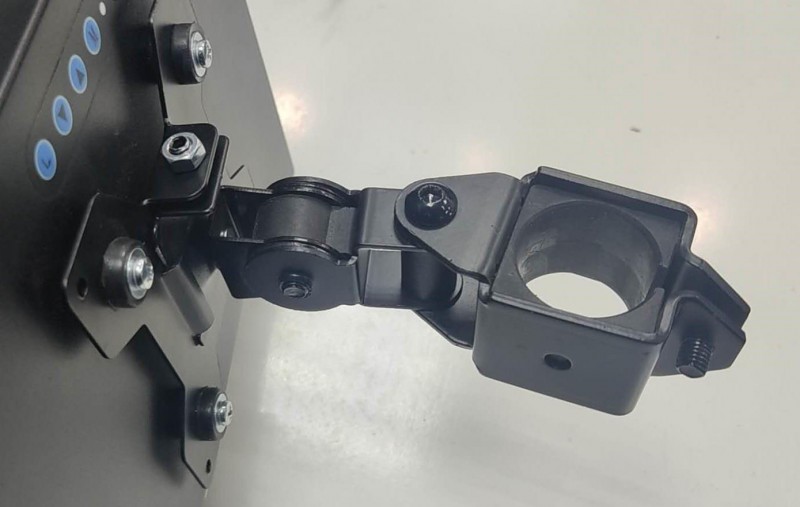

Промышленный монитор устанавливается на отдельный регулируемый кронштейн, позволяющий выбрать удобное положение экрана относительно пользователя. Крепление поддерживает распространенные стандарты VESA 75×75 и 100×100 и предусматривает возможность изменения положения дисплея в нескольких направлениях. За счет этого экран можно ориентировать с учетом конкретного способа установки оборудования.

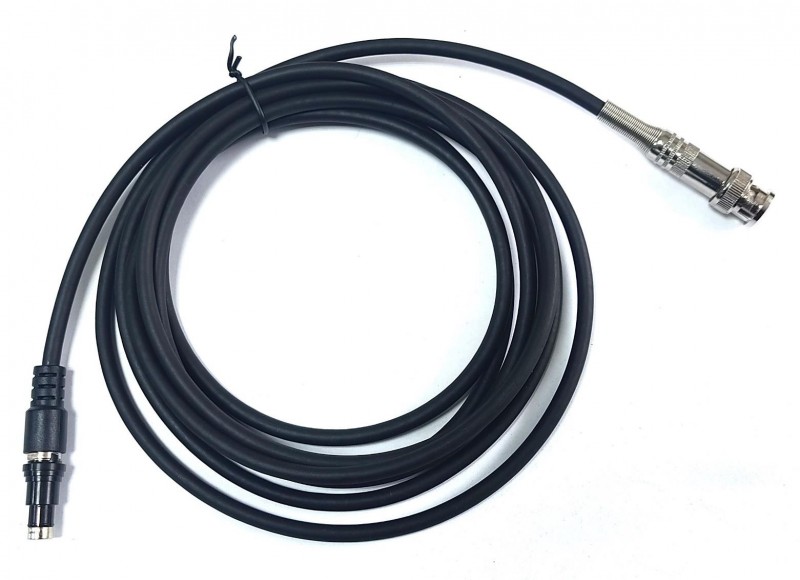

Связь между тепловизионным модулем и монитором обеспечивается отдельным трехметровым коаксиальным кабелем. Такая длина позволяет разнести основные компоненты системы и не привязывает расположение экрана непосредственно к месту установки тепловизора. Для подключения используются предусмотренные конструкцией разъемы, поэтому кабельная система является частью общей конфигурации комплекса.

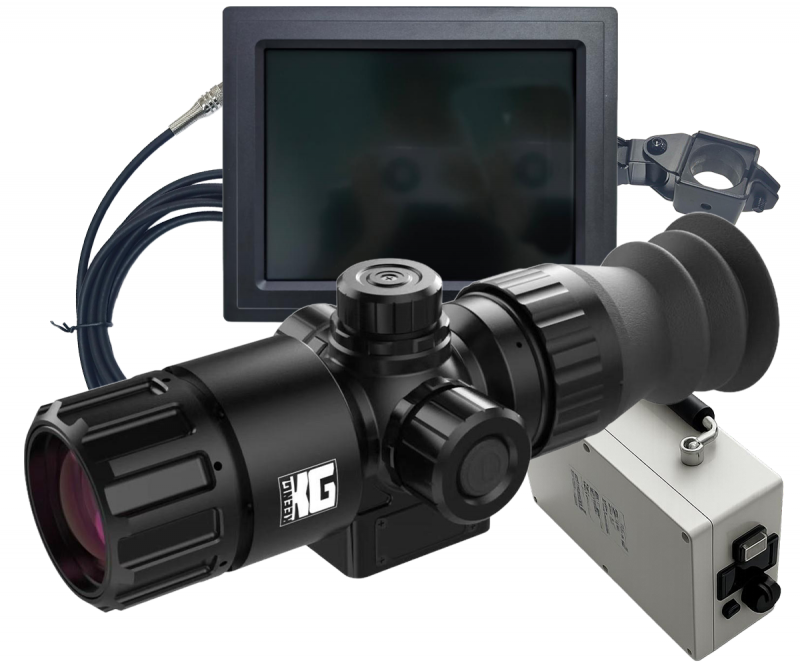

Полная комплектация для построения готовой системы наблюдения
KG R3-35 поставляется именно как прицельно-наблюдательный комплекс, а не как отдельный тепловизионный прибор. В состав системы входят тепловизионный модуль KG R3-35, промышленный монитор диагональю 10,4 дюйма, отдельный аккумуляторный блок LiFePO4 емкостью 24 000 мА·ч, кронштейн для размещения дисплея, трехметровый соединительный кабель и кабель питания монитора. Основные компоненты уже подобраны для совместной эксплуатации и образуют законченную систему.
Отдельно предусмотрена комплектация самого тепловизионного прибора. Вместе с ним поставляются два варианта наглазника, два Li-ion аккумулятора формата 18650 емкостью 3400 мА·ч, зарядное устройство с возможностью подключения к сети 220 В и автомобильному источнику 12 В, короткий и удлиненный кронштейны, сумка для транспортировки, комплект для ухода за оптикой и инструкция. Такая комплектация охватывает основные задачи, связанные с питанием, переноской, установкой и обслуживанием прибора.
Компоненты изначально рассчитаны на совместную работу
Практическое преимущество комплексной поставки заключается в том, что монитор, аккумуляторный блок, крепление и соединительные кабели изначально предусмотрены как части одной системы. Не требуется отдельно формировать базовую конфигурацию из оборудования различных типов и самостоятельно подбирать основные интерфейсы подключения. Это упрощает подготовку комплекса к эксплуатации и позволяет сразу понимать назначение каждого из его компонентов.
В результате KG R3-35 представляет собой не только тепловизионный модуль, но и законченную систему наблюдения с несколькими вариантами отображения информации и автономным питанием. Изображение можно получать через собственный окуляр устройства либо выводить на внешний защищенный монитор, расположенный на удобном расстоянии. Отдельный аккумуляторный блок емкостью 24 000 мА·ч дополняет систему и обеспечивает питание внешнего оборудования без постоянной привязки к электросети.
Прицельно-наблюдательный комплекс KG R3-35
KG R3-35 объединяет тепловизионное наблюдение, внешний промышленный дисплей, автономное питание и готовую систему подключения в одном комплекте. Комплекс разработан в том числе для оснащения мобильных огневых групп (МОГ), применяемых для противодействия БПЛА, и рассчитан на работу в сложных температурных и погодных условиях. Возможность использовать как встроенный дисплей тепловизора, так и отдельный экран делает систему более гибкой при организации продолжительного наблюдения.
Для уточнения состава конкретной поставки, технических параметров компонентов, условий гарантии и документации по KG R3-35 можно обратиться к специалистам интернет-магазина OpticsTrade. Перед эксплуатацией рекомендуется ознакомиться с официальной инструкцией производителя и требованиями, действующими для соответствующего оборудования и сферы его применения.
Технические характеристики
-
Беспроводная связь
- Wi-Fi Да
-
Габариты и вес
- Вес, кг 0.49
- Высота 80
- Длина 200
- Ширина 80
-
Дисплей
- Картинка в картинке (PIP) Нет
-
Разрешение дисплея видоискателя, пикс
Разрешение экрана определяет размер, измеряемый количеством пикселей по горизонтали и вертикали.? 800x600×
- Тип дисплея видоискателя OLED
- Частота кадров, Гц 50
-
Дистанция
- Максимальная дистанция наблюдения, м 1300
-
Дополнительные параметры
- Интерфейс USB
-
Источник питания и время работы
- Время работы, час 10
- Количество элементов питания 1
- Напряжение питания 5
- Элемент питания 18650
-
Крепление
- Нижнее основание Weaver/Picatinny
-
Объектив
-
Диаметр объектива, мм
Диаметр объектива - это размер первой линзы в приборе, через которую проходит свет.? 35×
-
Ограничения
- Ограничение по дульной энергии, Дж 6000
-
Оптические характеристики
-
Диоптрийная настройка, дптр
Диоптрийная подстройка окуляра - это регулировка оптических приборов, позволяющая скорректировать четкость изображения для людей, имеющих глаза с отхождением от нормы? От -5 до +3×
-
Поле зрения по вертикали, °
Поле зрения - это область, которую вы видите, глядя через оптическое устройство, выраженное в градусах? 8×
-
Поле зрения по горизонтали, °
Поле зрения - это область, которую вы видите, глядя через оптическое устройство, выраженное в градусах? 10.6×
- Увеличение 2.85 - 11.4
-
Удаление выходного зрачка, мм
Удаление выходного зрачка - минимальное расстояние между глазом и линзой окуляра? 50×
-
Основные характеристики
- Наличие цветных палитр 5
- Выходной сигнал Аналоговый
- Материал Алюминий
- Серия R3
- Тип прибора Тепловизионный прицел
-
Параметры сетки и поправок
- Профили пристрелки 9
-
Прицельная метка
От выбора прицельной сетки зависит очень много - одни рассчитаны на более динамичную стрельбу, другие на более точные поправки.? 4 сменных×
-
Сенсор
- Калибровка сенсора Программная
-
Разрешение сенсора
? 384x288
Разрешение сенсора - это размер матрицы, на которой расположены чувствительные датчики. Чем больше разрешение, тем более детализированное будет изображение объекта.
× - Температурная чувствительность, мК ≤40
- Тип матрицы сенсора Микроболометр
- Шаг пикселей, микрон 17
-
Фото, видео, аудио
- Приложение для устройств Да
-
Эксплуатация
- Cтепень влагозащиты IP IP67
- Водонепроницаемость при погружении Да
- Рабочая температура, °С От -40°C до +55°C
