Кронштейн для МЦ 20-01 (30 мм) с планкой

  • Артикул: 1229
    4.8
    12
  • Код товара: 1104
Характеристики
Вес, кг: 0.28
Верхнее основание: Кольца
Модель оружия: МЦ 20-01
Материал: Сталь
Производитель: ЭСТ USA
Прицельная метка
    • 5 150 ₽
    • В наличии
    В кредит от 193 ₽/мес.

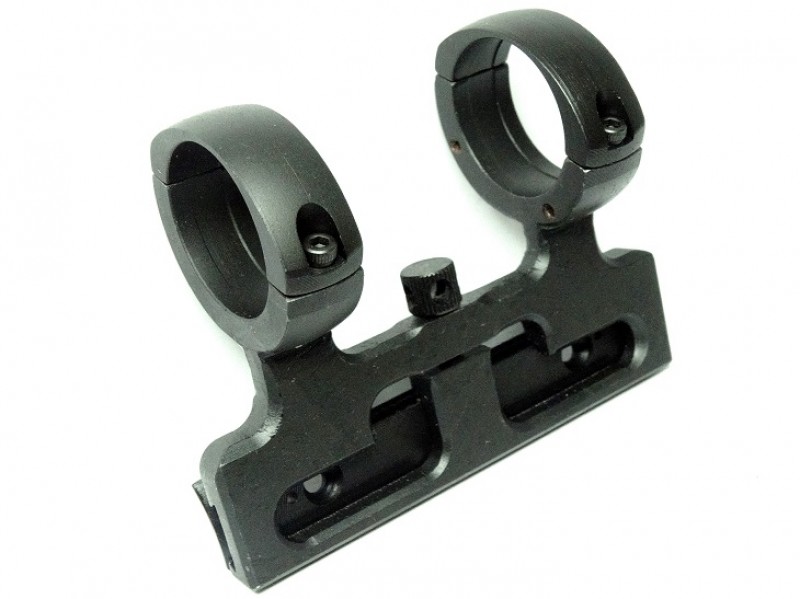

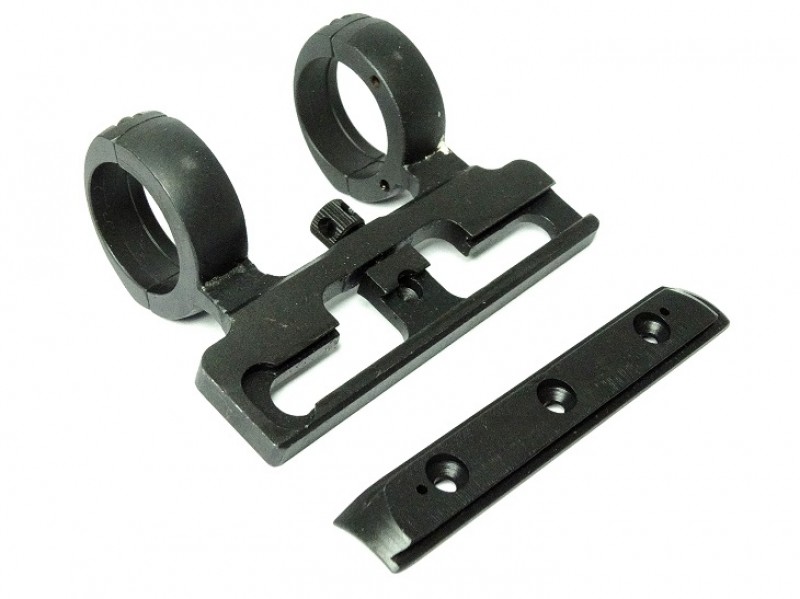

    Кронштейн 20-01 предназначен для установки оптических прицелов с крепежным диаметром 30 мм на одноствольные ружья МЦ 20-01, ТОЗ-106, МЦ 20-07. В комплекте с кронштейном идет переходная боковая планка. Кронштейн выполнен из стали.

    Кронштейн 20-01 разработан Научно производственной фирмой "ЭСТ". Кронштейн цельнофрезерованный и изготовлен из стали. Особенность установки кронштейнов на такие ружья как МЦ 20-01, ТОЗ 106, МЦ 20-07 является отсутствие бокового крепления. В комплекте с данным кронштейном идет боковая планка. Важным также является и то, что боковую планку нужно устанавливать на ствольную коробку, при этом она будет располагаться под углом. Это учтено и в самом кронштейне. В качестве зажима планки выступает стяжной винт, который затягивается с помощью воротка.

    Кронштейн МЦ 20-01 выпускается в двух вариантах:

    1. Кронштейн для МЦ20-01 (25,4 мм) с планкой
    2. Кронштейн для МЦ20-01 (30 мм) с планкой

    Также советуем посмотреть Кронштейн для МЦ 20-01 с планкой Weaver

    Основные размеры кронштейна (D=30 мм), мм:

    Установка кронштейна:

    1. Вывернуть четыре крепёжных винта 4 и снять верхние охваты
    2. Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела и закрепить его с помощью верхних охватов и крепёжных винтов.
    3. Закрепить с помощью стяжного винта 3 кронштейн с прицелом на планке.
    4. Приложить кронштейн с прицелом к ствольной коробке и по двум доступным отверстиям на планке, как по кондуктору, просверлить два отверстия под резьбу М4 в ствольной коробке.
    5. Снять кронштейн с прицелом с планки и закрепить двумя винтами планку на ствольной коробке оружия.
    6. Просверлить в ствольной коробке третье отверстие под винт и два отверстия под штифты.
    7. Окончательно закрепить планку на ствольной коробке с помощью винтов и штифтов и установить прицел с кронштейном на оружие.
    8. Освободить четыре крепежных винта 4 и сориентировать вертикальную ось (сетку) прицела относительно оружия, затянуть крепежные винты 4.
    9. Затянуть винт стяжной 3, используя вороток. Покачивая прицел, убедиться в надежности его закрепления.
    10. Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.

    Альтернативный вариант установки предложен на странице кронштейнов для МЦ 20-01. Здесь же представлены дополнительные фотографии крепления прицела на оружии.

    В комплект входит:

    1. Кронштейн 20-01 (30 мм)

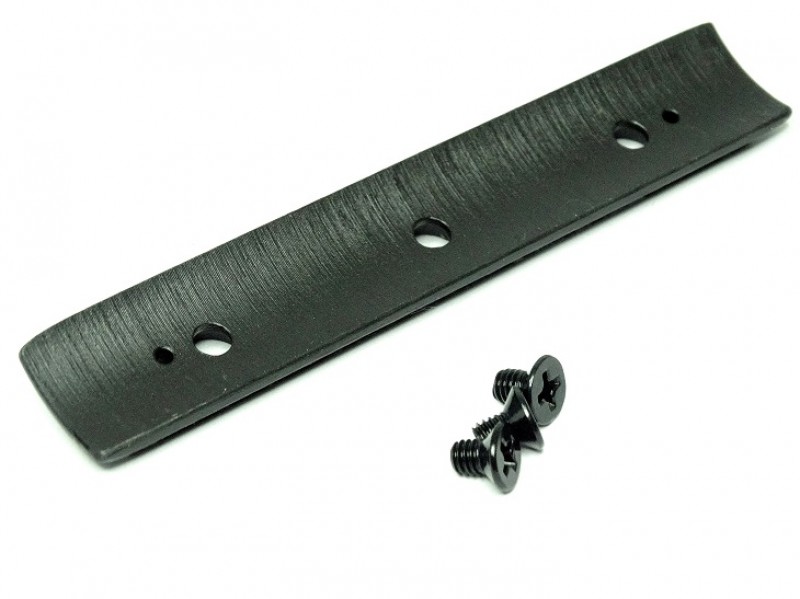

    2. Планка
    3. Ключ шестигранный (вороток)
    4. 3 установочных винта

    Технические характеристики

    Производитель: ЭСТ USA
    • Габариты и вес

    • Вес, кг 0.28
    • Высота 70
    • Длина 100
    • Ширина 55
    • Крепление

    • Верхнее основание Кольца
    • Высота установки, мм 42
    • Диаметр колец, мм 30
    • Нижнее основание Боковое крепление
    • Тип установки Небыстросъемный
    • Оружие и калибр

    • Марка оружия МЦ
    • Модель оружия МЦ 20-01
    • Основные характеристики

    • Страна бренда Россия
    • Материал Сталь
    • Страна производитель Россия
