Характеристики
Вес, кг: 0.25
Верхнее основание: Кольца
Высота установки, мм: 38.5
Диаметр колец, мм: 25.4
Нижнее основание: Ласточкин хвост
Модель оружия: МЦ 20-01
Материал: Сталь
Прицельная метка
-
5900.00005 900 ₽
В кредит от 221 ₽/мес.
- Как купить дешевле?
- Примем ваш прибор в зачёт
- Способ доставки:
- Доставка курьером - Завтра от 500 рублей
- Самовывоз - Сегодня, бесплатно
- Отправка СДЕК / Почта России - от 3 дней
Кронштейн МЦ 20-01 предназначен для установки оптических прицелов на ружья МЦ 20-01, МЦ 20-07, ТОЗ-106 и другие. Кронштейны изготавливаются из легированной стали с последующим оксидным покрытием.
При необходимости прицел с кронштейном может быть быстро снят или установлен на оружие.
Несомненным достоинством кронштейна является то, что одновременно можно пользоваться оптическим и открытым прицелом карабина.

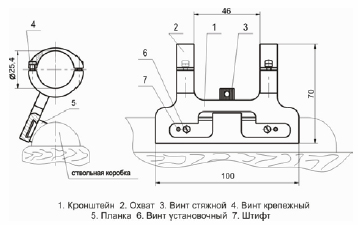

Возможность установки различных прицелов с данным кронштейном можно определить по размерам, показанным на рисунке.
УСТАНОВКА КРОНШТЕЙНА
На оружие кронштейн устанавливается в следующей последовательности:
- Вывернуть четыре крепёжных винта 4 и снять верхние охваты 2.
- Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела и закрепить его с помощью верхних охватов и крепёжных винтов.
- Закрепить с помощью стяжного винта 3 кронштейн с прицелом на планке.
- Приложить кронштейн с прицелом к ствольной коробке и по двум доступным отверстиям на планке, как по кондуктору, просверлить два отверстия под резьбу М4 в ствольной коробке.
- Снять кронштейн с прицелом с планки и закрепить двумя винтами планку на ствольной коробке оружия.
- Просверлить в ствольной коробке третье отверстие под винт и два отверстия под штифты.
- Окончательно закрепить планку на ствольной коробке с помощью винтов и штифтов и установить прицел с кронштейном на оружие.
- Освободить четыре крепежных винта 4 и сориентировать вертикальную ось (сетку) прицела относительно оружия, затянуть крепежные винты 4.
- Затянуть винт стяжной 3, используя вороток. Покачивая прицел, убедиться в надежности его закрепления.
- Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.
Альтернативный вариант установки предложен на странице кронштейнов для МЦ 20-01. Здесь же представлены дополнительные фотографии крепления прицела на оружии.
Комплектность:
- Кронштейн 1 шт.
- Планка 1 шт.
- Вороток 1 шт.
- Винт 3 шт.
Технические характеристики
-
Габариты и вес
- Вес, кг 0.25
- Высота 100
- Длина 38
- Ширина 70
-
Крепление
- Верхнее основание Кольца
- Высота установки, мм 38.5
- Диаметр колец, мм 25.4
- Нижнее основание Ласточкин хвост
- Тип установки Небыстросъемный
-
Оружие и калибр
- Марка оружия МЦ
-
Модель оружия
Выберите модель оружия тут? МЦ 20-01×
-
Основные характеристики
- Страна бренда Россия
- Материал Сталь
- Страна производитель Россия
