Кронштейн КС
| основные характеристики |
|---|
| Тип крепления | боковое |
| Посадочный диаметр под прицел, мм | 25,4 |
| Для карабина | “ОП СКС”, “Архар”, ТОЗ-87 |
| Тип, посадочные размеры направляющей | ласточкин хвост 14 мм |
| Высота установки от оптической оси прицела до оси направляющей, мм | 38.5 |
| Вес, кг | 0,250 |
| Габариты, мм | 53x86x100 |
| Производитель | ЭСТ (г.Тула) |
Кронштейн КС предназначен для установки оптических прицелов на карабины “ОП СКС”, “Архар”, имеющие боковую планку, а также на ружье ТОЗ-87. Кронштейны изготавливаются из легированной стали с последующим оксидным покрытием.
Описание Кронштейн КС
При необходимости прицел с кронштейном может быть быстро снят или установлен на оружие.
Несомненным достоинством кронштейна является то, что одновременно можно пользоваться оптическим и открытым прицелом карабина.

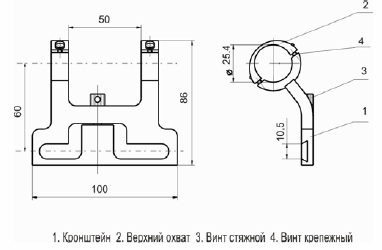

Оружие должно иметь боковую планку типа “ласточкин хвост” с размерами, соответствующими показанным на рисунке.
УСТАНОВКА КРОНШТЕЙНА
На оружие кронштейн устанавливается в следующей последовательности:
- Вывернуть четыре крепёжных винта 4 и снять верхние охваты 2.
- Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела, и закрепить его с помощью верхних охватов и крепёжных винтов.
- Освободить винт стяжной 3 и установить прицел с кронштейном на оружие.
- Затянуть винт стяжной, используя вороток. Покачивая прицел, убедиться в надежности его закрепления.
- Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.
Комплектность
1. Кронштейн 1 шт.
2. Вороток 1 шт.
3. Упаковка 1 шт.
Характеристики
|
Диаметр охвата, мм
|
Высота установки, мм
|
Габариты кронштейна, мм
|
Масса, г
|
|
25,4
|
38.5
|
53х86х100
|
250
|
