Кронштейн С-Т (Север)

  • Артикул: 338-01
    4.8
    12
Кронштейн С-Т (Север)
Кронштейн С-Т (Север)
Кронштейн С-Т (Север)
Характеристики
Вес, кг: 0.12
Верхнее основание: Кольца
Высота установки, мм: 40
Диаметр колец, мм: 25.4
Нижнее основание: Ласточкин хвост
Модель оружия: ИЖ-94, МР-251, МР-94 “Тайга”
Производитель: ЭСТUSA
Прицельная метка
    • 2 100 ₽
    • В наличии
    Как купить дешевле?
    Способы получения заказа
    • Самовывоз через 30 минутбесплатно - зарезервируйте товар по телефону
    • Доставка через 2-3 днябесплатно - уточняйте условия спецпредложения

    Кронштейн С-Т (Север) дает возможность устанавливать оптические прицелы с посадочным диаметром 25,4 мм на комбинированные ружья типа "Север", имеющие посадочную планку "ласточкин хвост, шириной 9,6 мм по нижней кромке. Одной из особенностей кронштейна С-Т является возможность просмотра открытого прицела при установленном оптическим прицелом. Кронштейны изготавливаются из легированной стали с последующим оксидным покрытием.

    Кронштейн С-Т предназначен для установки оптических прицелов на комбинированные ружья "Север"

    Важным при установке кронштейна является ширина посадочной планки - 9,6 мм по нижней кромке, которым соответсвуют вышеописанное ружье. В корпусе кронштейна С-Т (с правой стороны относительно смотрящего в прицел стрелка) есть продолный вырез, который обеспечивает выброс отстрелянных гильз. Нижняя часть кронштейна выполнена ввиде окружности, что способствует просмотру открытого прицела, при этом стяжные винты расположены низко, не мешая обзору.

    При установке кронштейна на ружье крепежные винты можно затянуть руками, но для жесткой фиксации желательно воспользоваться ключом,который идет в комплекте. Данные винты обеспечивают быструю посадку и снятие прицела с оружия. Кронштейн С-Т устанавливается на оружие с расчетом, что крепежные винты будут располагаться с левой стороны относительно глаза стрелка.

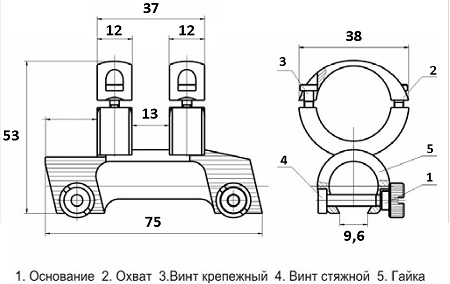

    Основные размеры кронштейна,мм:

    Расстояние между кольцами составляет 13 мм. Ширина обоих колец составляет 12 мм х 2. Длина посадочного места на прицеле должно быть не менее 37 мм. При этом такое небольшое расстояние между кольцами допускает установку прицела только с одной стороны от винтов поправки. Такой вариант установки подходит к таким прицелам как ПУ 3,5х22-1.

    Нижняя часть кронштейна представляет собой два зажима длиной 15 мм каждый, расстояние между зажимами составляет 40 мм. Расстояние между центрами крепежных винтов составляет 54 мм.

    Установка кронштейна:

    • Вывернуть четыре крепёжных винта 3 и снять верхние охваты 2.
    • Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела, и закрепить его с помощью верхних охватов и крепёжных винтов.
    • Ввести направляющие кронштейна в “ласточкин хвост” на оружии.
    • Стяжные гайки 5 располагаются с левой стороны оружия.
    • Затянуть гайки 4. Покачивая прицел, убедиться в надежности его закрепления. С помощью “усилителя”, например широкой отвертки, затянуть стяжные гайки до упора.
    • Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.

    Варианты установки на прицелах:

    Кронштейн С-Т на прицеле ВОМЗ P4x32

    Кронштейн С-Т на прицеле ВОМЗ P3,5x20

    Производитель: ЭСТUSA
    • Габариты и вес
    • Вес, кг0.12
    • Высота75
    • Длина39
    • Ширина55
    • Крепление
    • Верхнее основаниеКольца
    • Высота установки, мм40
    • Диаметр колец, мм25.4
    • Нижнее основаниеЛасточкин хвост
    • Тип установкиНебыстросъемный
    • Ширина ласточкиного хвоста, мм9.6
    • Оружие и калибр
    • Марка оружияИЖ, МР
    • Модель оружияИЖ-94, МР-251, МР-94 “Тайга”
    • Характеристики приклада
    • СовместимостьПУ 3.5х22
