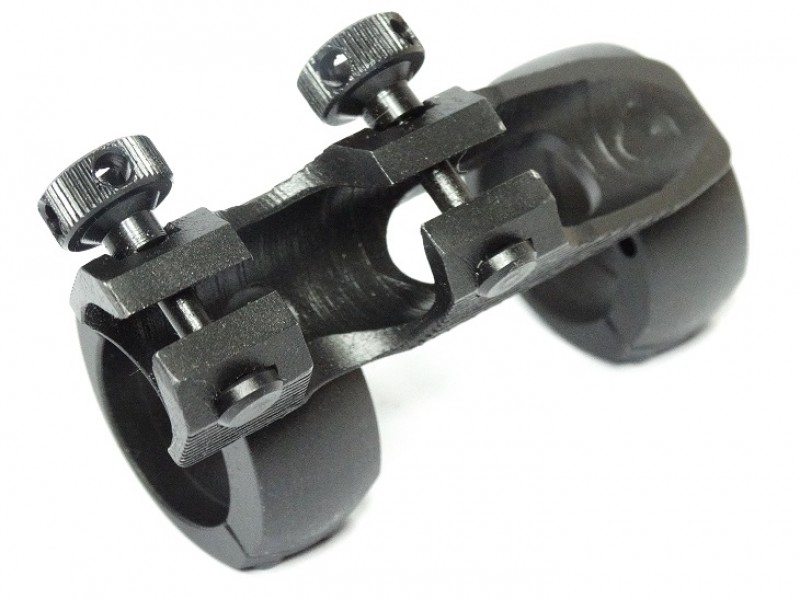

Кронштейн ТН (5,4) с кольцами 25,4 мм

  • Артикул: 337-01
    4.8
    12
Кронштейн ТН (5,4) с кольцами 25,4 мм
Кронштейн ТН (5,4) с кольцами 25,4 мм
Кронштейн ТН (5,4) с кольцами 25,4 мм
Характеристики
Вес, кг: 0.22
Верхнее основание: Кольца
Высота установки, мм: 41
Диаметр колец, мм: 25.4
Нижнее основание: Ласточкин хвост
Модель оружия: ИЖ-94, МР-251, МР-94 “Тайга”
Производитель: ЭСТUSA
Прицельная метка
    • 3 050 ₽
    • В наличии
    В кредит от 114 ₽/мес.
    Как купить дешевле?
    Способы получения заказа
    • Самовывоз через 30 минутбесплатно - зарезервируйте товар по телефону
    • Доставка через 2-3 днябесплатно - уточняйте условия спецпредложения

    Кронштейн ТН (5,4) 25,4 мм предназначен для установки оптических прицелов с крепежным диаметром 25,4 мм на комбинированные ружья типа МР-251, ИЖ-94 “Тайга”, ИЖ-94 “Север”, имеющие посадочную планку “ласточкин хвост”, шириной 5,4 мм. Кронштейн изготавлен из легированной стали с последующим оксидным покрытием. Кронштейн ТН позволят позволяет пользоватся как оптическим, так и открытым прицелом.

    Кронштейн ТН является одним из лучших способов установки оптических прицелов на комбинированные ружья типа МР-251, ИЖ 94 "Тайга", ИЖ-94 "Север". Отличительной особенностью данных ружей является нестандартная ширина посадочной планки "ласточкин хвост". Существует 2 варианта ширины планки - 5,4 и 9,5 мм по нижней кромке полозьев.

    Кронштейн ТН выпускается в 4-х вариантах:

    1. Кронштейн ТН с шириной посадки 5,4 мм и кольцами 25,4 мм;
    2. Кронштейн ТН с шириной посадки 9,5 мм и кольцами 25,4 мм;
    3. Кронштейн ТН с шириной посадки 5,4 мм и кольцами 30 мм;
    4. Кронштейн ТН с шириной посадки 9,5 мм и кольцами 30 мм.

    Нижняя часть кронштейна выполнена ввиде окружности, что способствует просмотру открытого прицела при установленном прицеле. Каждое кольцо зажимается 4-мя винтами по 2 на каждую сторону. Зажим ""ласточкиного хвоста" обеспечивается двумя стяжными винтами, которые можно закрутить руками.

    Схема кронштейна, мм:

    Для кронштейна ТН с кольцами 25,4 и шириной 5,4 мм характерны следующие значения:

    • D = 25,4
    • L = 39,5 мм
    • H = 56 мм
    • h = 41 мм
    • b = 5,4 мм

    Нижняя часть кронштейна представляет собой два зажима

    длиной 15 мм каждый, расстояние между зажимами составляет 20 мм.

    Расстояние между центрами крепежных винтов составляет 35 мм.

    Установка кронштейна:

    • Вывернуть восемь крепёжных винтов 5 и снять верхние охваты 2.
    • Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела, и закрепить его с помощью верхних охватов и крепёжных винтов 5.
    • Ослабить гайки 4 и ввести направляющие кронштейна в крепление на оружии типа “ласточкин хвост” (гайки 4 расположить с левой стороны).
    • Затянуть гайки 4. Покачивая прицел, убедиться в надежности его закрепления. С помощью “усилителя”, например, широкой отвертки, затянуть стяжные гайки до упора.
    • Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.
    Производитель: ЭСТUSA
    • Габариты и вес
    • Вес, кг0.22
    • Высота56
    • Длина91
    • Ширина39.5
    • Крепление
    • Верхнее основаниеКольца
    • Высота установки, мм41
    • Диаметр колец, мм25.4
    • Нижнее основаниеЛасточкин хвост
    • Тип установкиНебыстросъемный
    • Ширина ласточкиного хвоста, мм5.4
    • Оружие и калибр
    • Марка оружияИЖ, МР
    • Модель оружияИЖ-94, МР-251, МР-94 “Тайга”
