Кронштейн для гладкоствола Вертикал ласточкин хвост

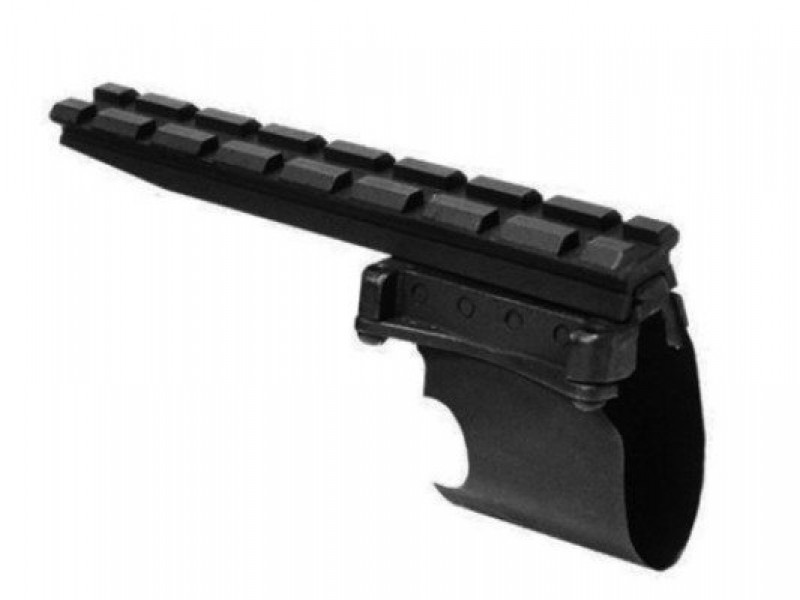

Кронштейн переходной "Вертикал" для оружия с вертикальным расположением стволов и посадочной поверхностью типа "ласточкин хвост" 104,5х13х2,6 мм.

Кронштейн переходной "Вертикал" для оружия с вертикальным расположением стволов и посадочной поверхностью типа "ласточкин хвост" 104,5х13х2,6 мм.

Инструкция по установке переходного кронштейна

Установка прицела на двуствольные ружья двенадцатого и шестнадцатого калибров с вертикальным и горизонтальным расположением стволов производится по направляющей типа «ласточкин хвост» на предварительно установленном на оружии промежуточном кронштейне. Кронштейн поставляется в собранном виде для установки на ружье двенадцатого калибра.

Установка промежуточного кронштейна производится согласно рисунка следующим образом:

• - снять цевье со стволов ружья;

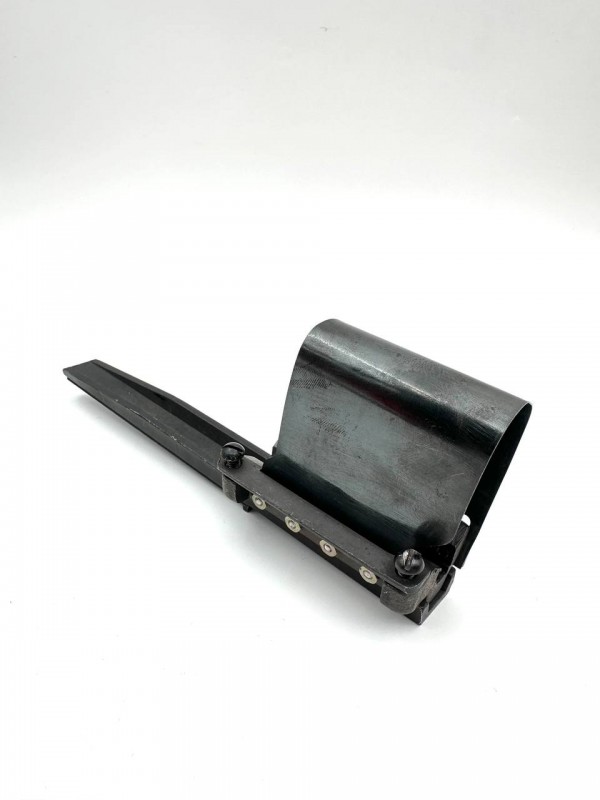

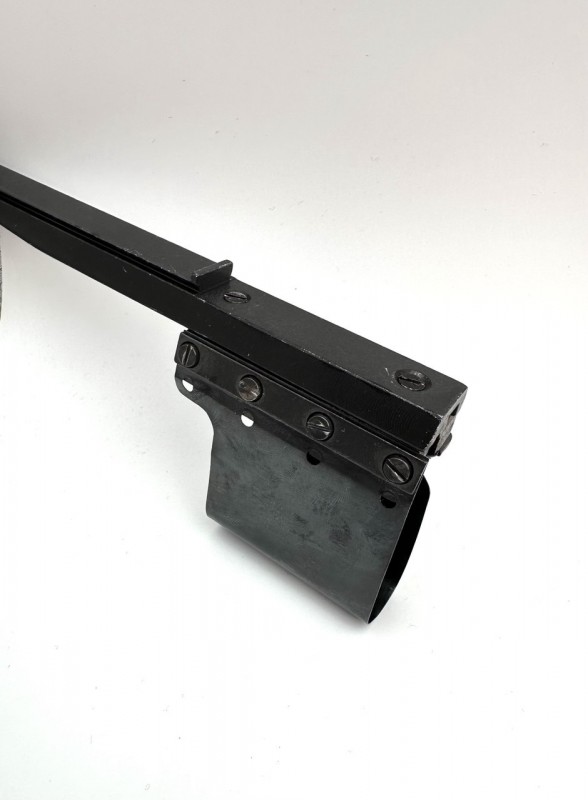

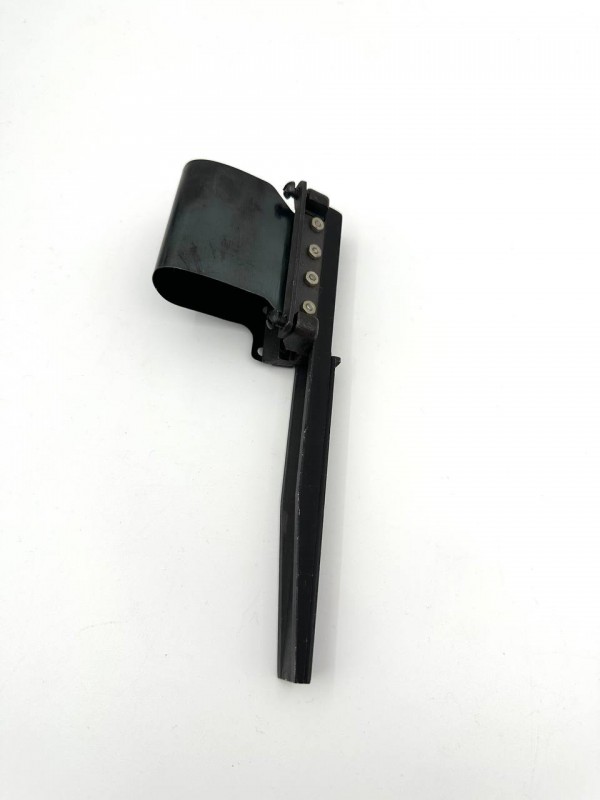

• - вывернуть два винта 2 (М4) и рассоединить разъемную часть ленты с основанием 4. Надеть основание кронштейна 4 на прицельную планку ружья, плотно обхватив лентой казенную часть стволов. При этом два резьбовых отверстия М4 (под винты 2), обеспечивающих стяжку ленты с основанием, должны быть расположены слева по направлению выстрела, а передняя кромка ленты 8 должна упираться в основание Б фиксатора 3 цевья. Упором двух стопорных винтов 5. расположенных слева на кронштейне, обеспечивать неподвижность кронштейна относительно прицельной планки. Замкнуть ленту с основанием и стянуть винтами 2. При этом подвижная планка 9 должна перемещаться по пазам типа «ласточкин хвост» основания кронштейна 4.
• - установить цевье на стволы ружья.

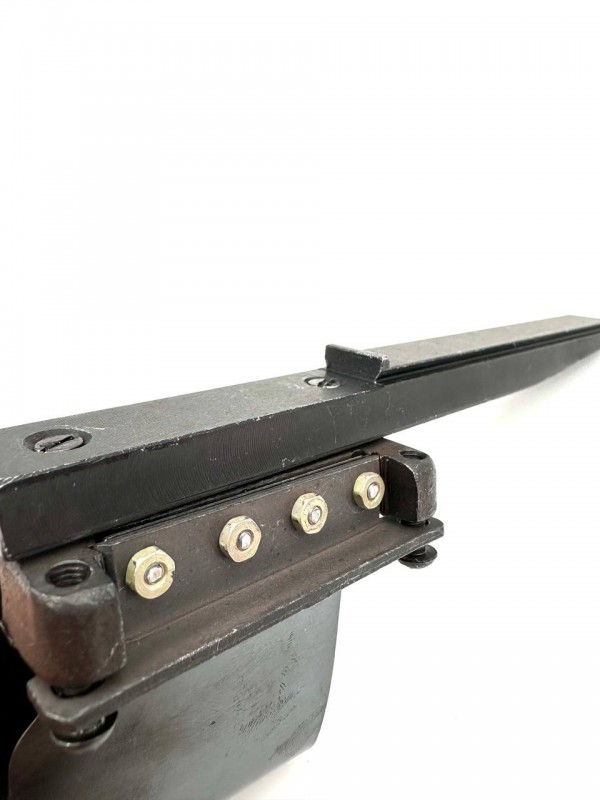

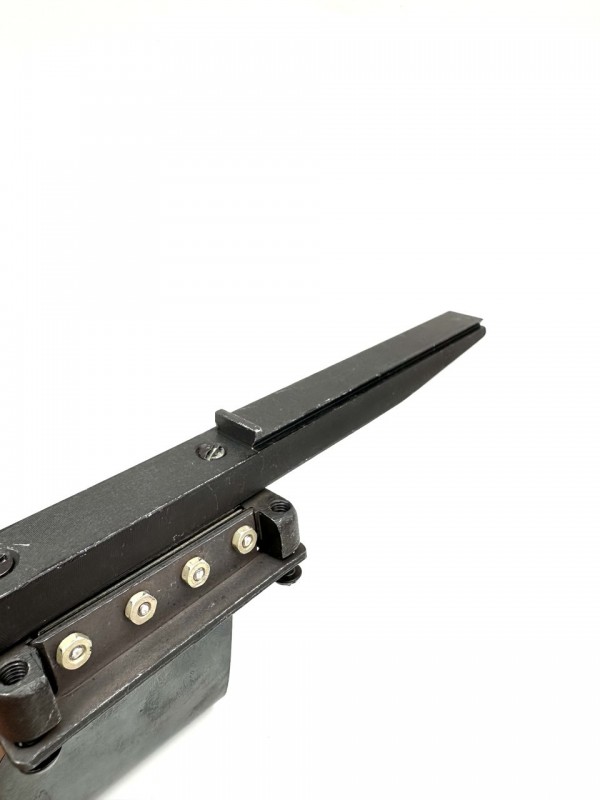

Кронштейн поставляется в собранном виде для установки на ружье 12 калибра. Для установки промежуточного кронштейна на ружье шестнадцатого калибра используется второй ряд отверстия ленты 8. Для чего необходимо отвинтить 4 винта 6, снять накладку 7, наложить накладку на второй ряд отверстий. Выступающий конец В ленты 8 обрезать заподлицо с накладкой 7. Привернуть конец В ленты 8 к основанию кронштейна четырьмя винтами 6 через накладку 7.

Установка прицела на кронштейне производится по методике изложенной в паспорте на прицел оптический.
