Если Вы находитесь в процессе выбора и хотели бы подробнее узнать о коллиматорном прицеле, тогда эта статья для Вас. Множество сайтов и форумов заполнены статьями о коллиматорных прицелах, среди них очень сложно понять для чего они нужны. В этой статье мы расскажем, что важно знать о коллиматорных прицелах.
И так, что такое коллиматорный прицел? Это устройство для быстрого (моментального) прицеливания на охоте в том числе по движущейся мишени. В коллиматорных прицелах луч светодиода падает на линзу, на которую нанесена светоотражающая пленка, при этом на линзу проецируется прицельная марка. Производители предлагают модели с возможностью нескольких прицельных марок.
Прицеливание с открытым механическим прицелом, отнимает много времени (от скорости прицеливания напрямую зависит исход охоты), так как охотнику нужно максимально быстро прикрыть один глаз, затем навести оружие на объект. При этом происходит сложный процесс, одним глазом охотник должен видеть одновременно хорошо прорезь прицела (целик), мушку и цель. Новичку потребуется долго практиковаться, что бы приноровиться к такому прицеливанию, что говорить и у опытного охотника это отнимает время.
Если у Вас возник вопрос «в чем же сложность видеть три предмета одновременно?», расскажем немного о возможностях человеческого зрения. Существует понятие «аккомодация» (от лат. accommodatio — приспособление, приноровление) это свойство хрусталика глаза, которое позволяет четко видеть предметы и далеко и близко. Но это свойство исключает возможность видеть отчетливо предметы на разных расстояниях сразу. Проще говоря, глаз человека не может одновременно видеть в фокусе прорезь прицела, мушку и точку прицеливания. Т.е. глаз человека видит в фокусе либо прорезь и мушку, либо мушку и цель. В процессе визирования глаз охотника должен приноровиться видеть сначала одну пару, а потом другую и постараться их совместить. У опытного охотника, с отличным зрением этот процесс проходит без особых затруднений, в то время как у других может вызвать утомление глаза. При стрельбе по движущейся цели так или иначе, драгоценное время уходит на прицеливание, а значит шансов на успешный выстрел становится меньше.;
У коллиматорного прицела прицельная марка совмещает в себе и целик и мушку. Тем самым остаётся две точки для фокусировки – марка и точка прицеливания. Процесс визирования с коллиматорным прицелом заключается в совмещении прицельной марки с целью. В отличие от оптических прицелов у данных прицелов оптическая ось очень короткая (прицелы закрытого типа) или отсутствует вовсе (прицелы открытого типа). Это свойство коллиматорных прицелов позволило использовать оба глаза при прицеливании, что существенно сокращает время и дает возможность стрелять по движущимся целям Использование таких прицелов удобно как новичку, так и опытному охотнику, а также для людей с пониженной остротой зрения.
Коллиматорные прицелы выполнены с возможностью регулировки яркости прицельной метки, например в солнечный день яркость стоит сделать больше, что бы яркий свет не мешал видеть её, а в сумерках – уменьшить, что бы марка не засвечивала объект прицеливания. Прицелы имеют красный или зелёный цвет марки, а также переключаемые цвета марки. Кроме этого у коллиматорных прицелов могут быть различные формы марки, или несколько переключаемых видов марки.
Благодаря простоте своей конструкции (буквально: батарейка, светодиод и одна линза), коллиматорные прицелы способны выдерживать большую отдачу - как гражданских гладкоствольных ружей 12-го калибра, так и военных крупнокалиберных пулемётов. Мы в OpticsTrade регулярно проводим тесты прицелов, о чём рассказываем на нашем канале в YouTube. Например, в видео ниже мы тестируем коллиматорный прицел Sightmark SM/13003B на отдачу гладкоствольной "Сайги" 12-го калибра.
Немного истории
Конструкция была запатентована более сотни лет назад. Ирландский инженер-оптик Герман Грабб в 1900 году описал, а год спустя создал оригинальный прицел для карабина. Он имел в основе стекло-рефлектор, на котором отражалась прицельная марка — яркая точка дневного света, сфокусированного собирающей линзой. Долгое время прицел назывался рефлекторным, а коллиматорным стал намного позже.
Как часто бывает, идея изобретателя намного опередила технологии. Прицелы Грабба применяли в авиации, зенитной и минометной артиллерии, но для стрелкового оружия они не подошли — не было мощного и компактного источника света, чтобы прибор работал в сумерках.
Революцию совершила шведская компания Aimpoint AB. В 1974 году инженеры из города Мальмё применили яркий полупроводниковый светодиод для прицельной марки. Прибор больше не зависел от внешнего освещения, а красная точка — red dot, стала символом ружейного коллиматора.

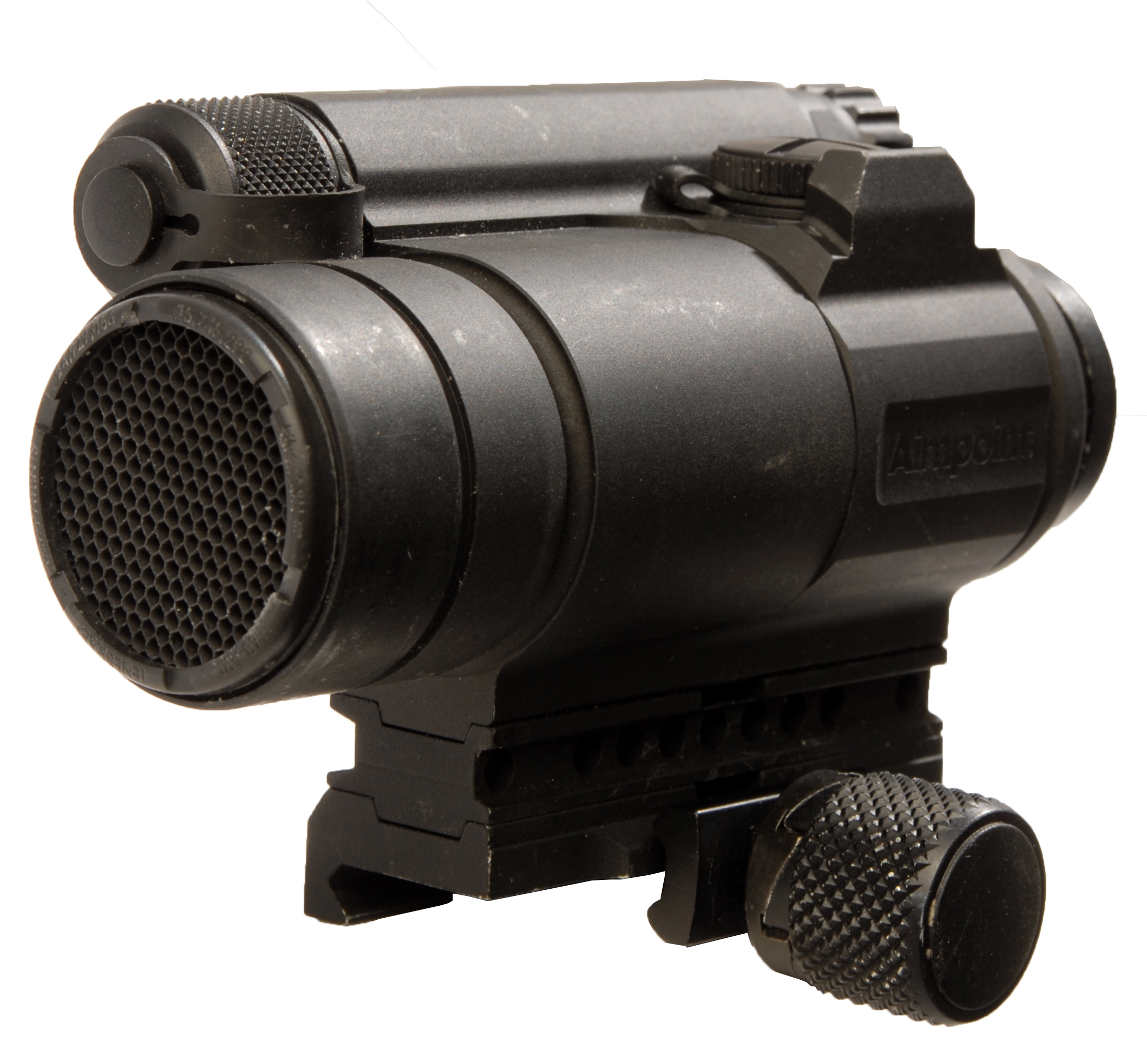

Не обошлось без прессы. C новым прицелом был установлен рекорд по пулевой стрельбе, а фотография чемпиона попала на обложку журнала Американской стрелковой ассоциации. Через несколько лет компания получила контракт на производство первых 200 тысяч Aimpoint CompM2. Сегодня на вооружении США стоит более миллиона таких устройств.
Как устроен коллиматорный прицел
Идея рефлекторного прицела Грабба заключается в том, чтобы создать видимую проекцию в бесконечность прицельной метки. Полупрозрачная коллиматорная линза расположена в поле зрения стрелка и создает яркое отражение световой точки, которую необходимо совместить с целью.
Главное достоинство оптической схемы, которую предложил изобретатель — полное отсутствие параллакса. Это значит, что положение прицельной марки не меняется, как бы ни смещался зрачок. Стрелку не нужно прикрывать глаз или держать на одном расстоянии от окуляра.
Прицел Грабба состоит из двух оптических устройств, объединенных вместе:
- коллиматора, который собирает лучи в параллельный пучок;
- рефлектора, отражающего свет.
Главная линза служит одновременно коллиматором и рефлектором. Такие прицелы правильно называть и коллиматорными и рефлекторными.

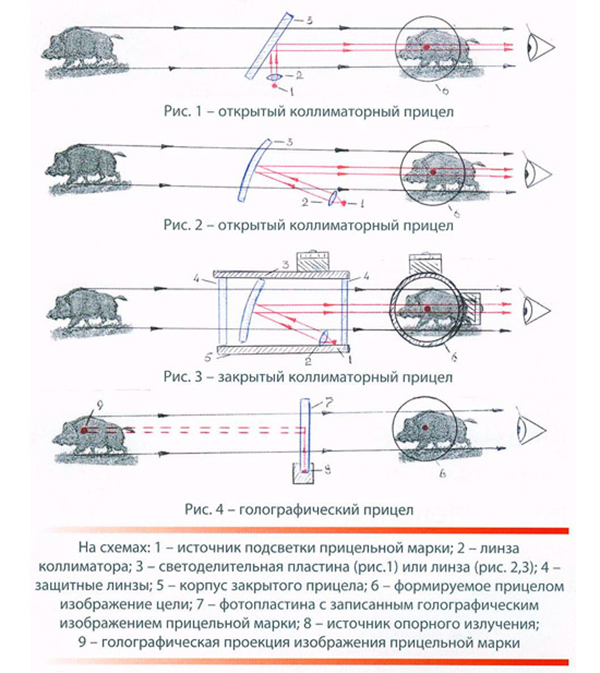

В зависимости от конструкции, выпускаются прицелы открытого и закрытого типов. Открытые имеют одну линзу. Изображение прицельной марки формирует полупроводниковый источник света, который расположен в основании корпуса. В Закрытых применяется дополнительная линза, которая служит окуляром.
Есть также голографические прицелы. Это популярная разновидность открытых коллиматорных. Их прицельная марка представляет собой голограмму — объемное изображение, созданное в поле зрения миниатюрным лазером.
Итак, давайте разберёмся, чем принципиально различаются открытый и закрытый коллиматорные прицелы.
Коллиматорный прицел открытого типа имеет одну линзу, которая окантована небольшим металлическим ободом, это является одновременно как плюсом, так как охотник получает безграничный обзор, так и минусом, потому что пространство между линзой и светодиодом ни как не защищено от внешней среды (ветки деревьев, грязь, осадки и т.д.). Как правило в комплекте с прицелом имеется защитная крышка, которая накрывает прицел целиком. Её снимают одним движением непосредственно перед выслеживанием цели и выстрелом. В коллиматорный прицел открытого типа очень удобно целиться обоими глазами. Форма линзы может быть округлой или прямоугольной. Такой прицел отличается компактностью и легкостью.
В коллиматорном прицеле закрытого типа, линза на которой проецируется прицельная метка и светодиод заключены в цилиндрический корпус. Начало и конец корпуса закрыты линзами. Такому прицелу менее страшны внешние воздействия и неблагополучные погодные условия. Такой прицел имеет ограниченное поле зрения: необходимо тренировать "вкладку": быструю вскидку и одинаковое расположение на одной оси глаза, оружия и прицела.
Линзы независимо от вида прицела не имеют увеличения. Коллиматорные прицелы можно установить на любое ружье, так как производители предлагают различные крепления. Будьте внимательны, прицел должен подходит под калибр (дульную энергию) вашего оружия.
Прицел, какого типа выбрать каждый охотник решает исходя из вида охоты, вида оружия и других факторов. Единого мнения при выборе коллиматорного прицела закрытого или открытого типа нет. Наши консультанты всегда с удовольствием расскажут подробнее о плюсах и минусах конкретного прицела исходя из ваших предпочтений, помогут определиться с выбором.
