Выбираем тепловизор для охоты

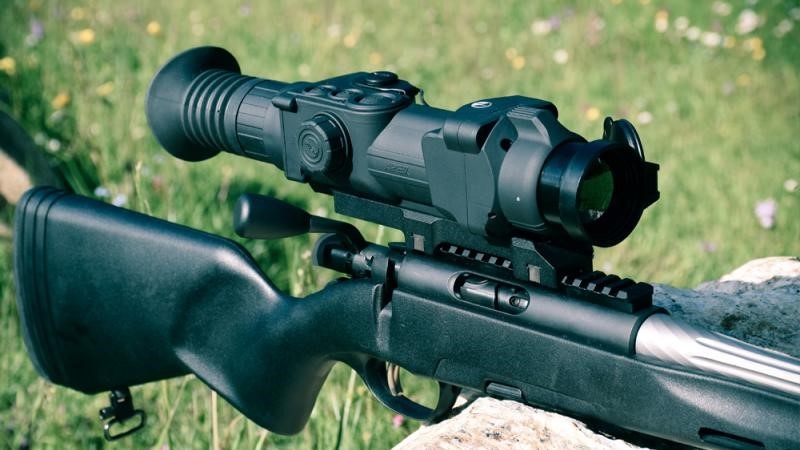

На охоте применяют два типа тепловизоров: прицелы, о которых можно почитать в отдельной статье и монокулярные приборы наблюдения, так называемые гляделки. Они помогают обнаружить и выследить добычу при слабом свете, в сложных условиях. Попробуем разобраться, на что обратить внимание при выборе.

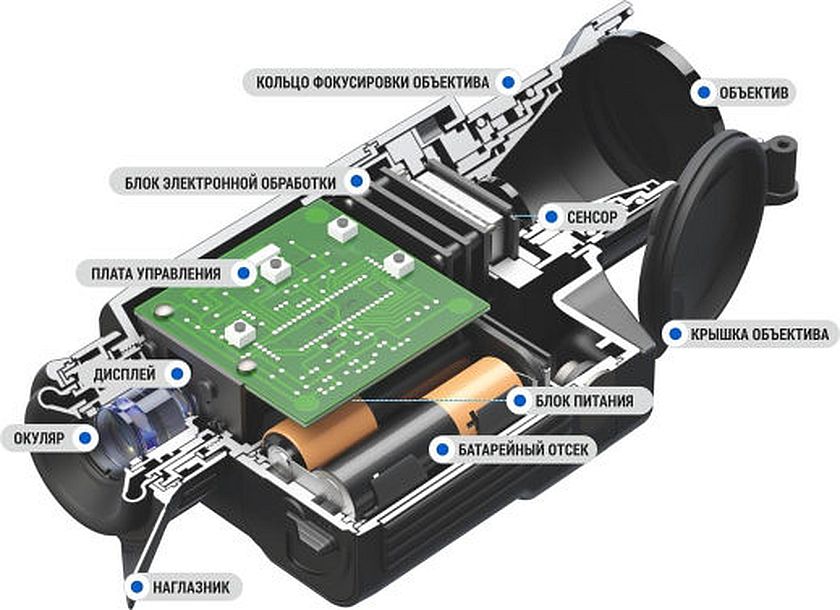

Устройство

Независимо от назначения, принцип действия всех тепловизоров — визуализация на экране инфракрасного излучения от объектов. По разнице температуры участков поверхности и фона на экране создается тепловая карта — видимое изображение. На на нем хорошо различимы люди, животные и детали рельефа. Устройство напоминает обычную видеокамеру. Отличие в том, что вместо света регистрируется тепло.

Непрозрачный объектив

Линзы тепловизора делают из германия, потому что обычное стекло не пропускает ИК-лучи. Оптика приборов имеет черный цвет и характерный блеск. Для защиты от механических повреждений германиевые линзы покрыты так называемым алмазоподобным углеродом — DLC, тонким и очень прочным.

Микроболометр с блоком электронной обработки

Объектив фокусирует тепловое излучение на болометрической матрице. Это полупроводниковое сердце прибора и самая дорогая часть. Сенсор состоит из терморезисторов, напыленных на кристаллическую подложку. Каждый из чувствительных элементов меняет сопротивление под действием ИК-излучения. В результате на выходе матрицы создается электронный сигнал, который обрабатывается блоком электроники — микропроцессором. Болометрические датчики, пригодные для использования в тепловизорах, промышленно производят только в трех странах: США, Франции и Китае.

Экран и окуляр из оптического стекла

Экран тепловизора — жидкокристаллическая или светодиодная матрица небольшого размера. Для комфортного наблюдения есть окуляр с диоптрийной настройкой и резиновым наглазником.

Важно! В связи с тем, что в отличие от тепловизионных приборов, конструкция прицелов должна гарантировать стойкость к ударным нагрузкам (отдаче), что значительно увеличивает его стоимость (надёжные модели стоят более полумиллиона рублей), а использование тепловизионного прицела не столь универсально, как, например, ночного видения или цифрового, мы рекомендуем для ночной охоты использовать прицел ночного видения и тепловизионный монокуляр.

Что умеет тепловизор

В отличие от прицела, прибор наблюдения не имеет ружейного крепления и служит для иных задач:

  • Способен обнаружить и распознать добычу при слабом свете или в полной темноте;
  • Не боится засветки и применяется для наблюдения в дневное время;
  • Работает при тумане, задымленности, в дождь и снегопад;
  • Помогает найти зверя, в том числе подранка, сквозь ветви кустарников или деревья, маскирующие цель для обычной оптики;
  • Позволяет заметить тепловой след недавно прошедшего животного.

Не нужно путать тепловизор с рентгеном. Прибор не видит сквозь стены, густую траву или сплошные заросли деревьев. Препятствие должно пропускать часть теплового излучения.

Наблюдательный монокуляр не предназначен для ведения огня. Но это не значит, что в нем не может быть прицельной сетки. Например, разработчики российской модели ПТ-2 предлагают три варианта на выбор: шеврон для прицеливания, дальномерную сетку под ростовую фигуру человека и стандартную угломерную сетку Mil-Dot. Сетки в монокуляре нужны для наводчика при работе в паре. В некоторых тепловизорах iRay для этой цели используются лазерный целеуказатель.

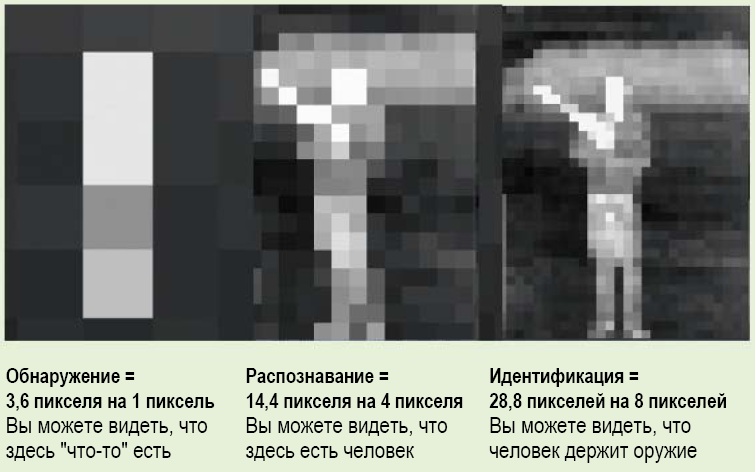

Дальность обнаружения, распознавания и идентификации

Главная характеристика тепловизора — максимальное расстояние наблюдения. В спецификации принято указывать три величины:

  1. Дальность обнаружения. Расстояние, на котором человек, лось или кабан будет виден не хуже, чем два разных пикселя. Это теоретическая величина — понять что именно обнаружено нельзя, особенно на фоне помех.
  2. Дальность распознавания. Расстояние до видимого объекта, который нельзя точно идентифицировать, но можно определить тип. Например, дерево, животное или транспортное средство. Считается что размер распознаваемых объектов на экране больше шести пикселей.
  3. Дальность идентификации. На этом расстоянии можно судить о деталях. При размере в двенадцать экранных пикселей становятся понятны характеристики цели. Например, молодой самец лося, ростом два метра.

Охотнику важен последний из параметров. Два других не имеют большого значения и служат скорее для рекламы.

Речь идет о теоретической вероятности 50%. На практике дальность еще вдвое меньше. Это связано с температурой воздуха, временем суток, типом объектов, фоном, опытом наблюдателя и другими факторами.

Важные характеристики

Выбор зависит от необходимых функций и технических характеристик. Дальность — главное, с этим более-менее понятно. Есть и другие важные параметры:

  1. Разрешение сенсора. Матрицы микроболометров имеют различное число термочувствительных элементов. Указывают два значения: по горизонтали и вертикали, например, 384x288, 160x120 или 640x480. Это известные стандарты QVGA, QQVGA и обычный VGA. Еще есть болометры XGA (1024x640), но их применение ограничено ценой. Особенностью бюджетных тепловизионных монокуляров серии Pulsar Axion Key является специально разработанный сенсор с разрешением 320х240.

    • Самое малое разрешение имеет тепловизор Hikmicro LYNX LC06, кстати он же является самым бюджетным.
    • Пределу совершенства нет, но из доступных на рынке существуют модели iRay XMini MH25 и Finder FH25R, у которых рекордное разрешение 640х512.
    • Для поиска цели чаще всего выбирают прибор с меньшим разрешением из-за доступной цены, но если задачи требуют дальнего обнаружения, то лучше выбирать разрешение значением выше.

  2. Увеличение (кратность) объектива. Показывает, во сколько раз изображение на экране тепловизора больше видимого невооруженным глазом. Обычное значение от 1x до 4x — вполне достаточно для крупных животных. Чем выше кратность, тем ниже светосила и контрастность.

    • Высокие значения кратности достигаются за счет цифрового увеличения.
    • Чем выше значения цифрового увеличения, тем больше будет пикселизациия изображения (искажение)
    • Обычно прибор может иметь цифровой zoom 2х или 4х, но есть и 8х, например, Hikmicro LYNX PRO LH25.

  3. Поле зрения. Пространство или угол, который можно рассмотреть без перемещения прибора. Угол наблюдения обратно пропорционален увеличению объектива: чем выше кратность, тем уже обзор.

    • За счет увеличенного объектива один из лидеров по полю зрения считается Axion XQ38.

  4. Частота обновления кадров. Чтобы отобразить движущуюся картинку в реальном времени, электронный блок работает циклически. Обновление изображение происходит от 9 до 60 раз в секунду. Чем чаще, тем меньше задержки, размытость и шлейф у движущихся объектов. Это важно при стрельбе, но не имеет большого значения для наблюдения.

    • Самое распространенными значениями считаются 25 и 50 Гц
    • Приборы на 640-ой матрице в большинстве имеют частоту 25 Гц
    • Если требуется записывать видео, то лучше выбирать прибор с большим значением частоты обновления

  5. Время работы. Заряда батарей должно хватать на 4-5 часов. При низких температурах выручит внешний источник питания. Тепловизор на охоте не нужен постоянно, можно использовать спящий режим с минимальным расходом энергии.

    • Приборы с встроенным аккумулятором держут заряд дольше, но в случае разрядки их нужно заряжать при помощи внешних PowerBank
    • Для длительного использования лучше приобрести дополнительные элементы питания
    • Время работы от одной батареи может доходить до 9 часов, например, как у Helion 2 XQ50F.

  6. Масса и габариты. Все просто: чем компактнее устройство, тем удобнее разместить его в кармане.

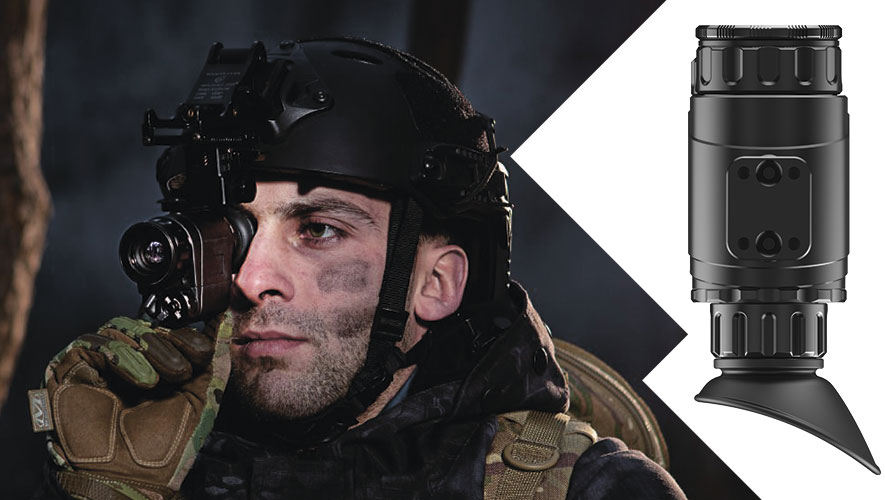

    • Тепловизор iRay xMini ML19 имеет вес всего 245 грамм, поэтому его используют даже на шлеме.

Не нужно выбирать самое высокое разрешение, лучшие объективы, особую компактность и максимальную частоту кадров. Это лишь цифры. Технические характеристики должны соответствовать решаемым задачам.

На что еще обратить внимание

Производители любят добавлять приборам новые возможности. Часть из них действительно полезна не только для рекламы:

  • Бесшумная калибровка. Болометрический сенсор нагревается в процессе работы, появляются шумы и помехи. Прибор приходится время от времени калибровать. Это можно сделать с помощью механической шторки, как в фотоаппарате, или бесшумно. Бесшумной калибровкой обладают все тепловизоры производителя Fortuna. Этот способ лучше для охоты, но менее точный.
  • Встроенный дальномер. При использовании тепловизора сложно определить расстояние, нет привычных ориентиров. Некоторые модели имеют дальномер. Это не просто удобство, а серьезное преимущество. Подборку тепловизоров с дальномером можно посмотреть тут.
  • Запись видео на карту памяти. Не помогает в выслеживании зверя, даже если есть WI-FI и GPS. Но может стать приятным и полезным дополнением, позволит сохранить интересные кадры и поделиться с друзьями. Подборка тепловизоров с Wi-Fi - тут.

Обзор производителей тепловизионных приборов

Российские производители

  • НПЗ (Новосибирский приборостроительный завод) - продукция направлена на обеспечение военных, поэтому это дорогостоящие приборы с максимальными защитными свойствами.
  • LEGAT - родом из Белоруссии, но со сборочным цехом в Санкт-Петербурге. Средний ценовой сегмент, основное направление связано с обеспечением приборами охранных агентств и егерей.

Белорусские производители

  • Pulsar - одна из самых известных компаний среди охотников, продукция чаще всего имеет бюджетную и среднюю стоимость. Отличительной особеностью является наличие удобного функицонала и сервисного обслуживания в Смоленске.
  • Диполь - один из старейших производителей оптики на российском рынке и плотно занимает средний ценовой сегмент. Подходит для тех, кто ценит качество производства, но не слишком придирчив к дизайну и внешнему виду.

Китайские производители

  • Guide - производитель профессиональной техники среднего и дорого сегмента, из-за чего имеет малую популярность, так как многие ошибочно считают китайскую продукцию дешевой.
  • iRay - лидер по продажам тепловизоров в России, который обогнал многих из-за широкого ассортимента, предложив приборы для различных задач. Относится в среднему и бюджетному ценовому сегменту.
  • Conotech - относительно молодой бренд на отчесвенном рынке, поэтому не так сильно распространен, имеет более выгодную стоимость относительно популярных моделей, особенно приборы с дальномером.
  • Hikmicro (Hikvision) - из-за ребрендинга многие путаются в названии этого бренда, у которого, между прочим, большие объемы продаж из-за самой бюджетной цены на рынке.

Лучшие образцы

Раньше мы могли сказать, что дешевых тепловизоров не бывает, так как цены начинались от тысячи долларов. Это связано с высокой стоимостью микроболометров. Кроме того, нет собственного производства в России, но есть жесткие ограничения на экспорт в других странах. Матрицы сенсоров — технология двойного назначения, которая применяется в военных и гражданских целях. Но времена сменились и технологии начали создавать конкуренцию, что естественным путем привело к появлению все более бюджетных моделей для охоты и более дорогих моделей для профессионального использования.

Можно разделить тепловизоры на три группы, ориентируясь на стоимость

Дорогие модели, неограниченный бюджет

В профессиональном применении чаще всего требуется высокое качество изображения и прочные корпусные особенности. Для многих охотников это также считается важным, так как тепловизор используется в сложных, например, горных охотах. На практике более четкую картинку дает микроболометр французской компании Flir, которыми оснащаются белорусские тепловизоры Pulsar, в частности популярная серия Helion, но и китайские тепловизоры при таком раскладе абсолютно не уступают, так как имеют в примерно одинаковом ценовом сегменте выше параметры сенсора и оптики, например, линейка iRay Xeye II.

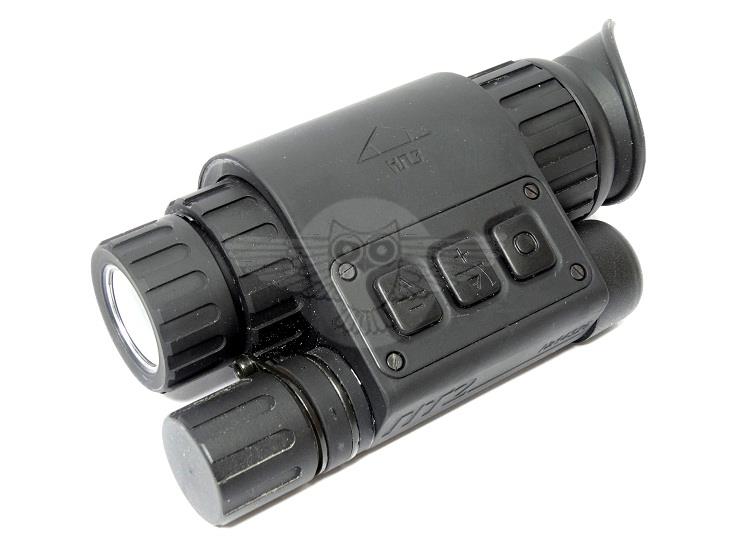

Отдельно стоит выделить отечественного производителя, которого на рынке очень немного, так как в основном продукция имеет двойное назначение. Монокуляр ПТ-2, который создавался для нужд спецназа ГРУ, серийно производится Новосибирским приборостроительным заводом, входящим в состав ОАО «Швабе – Оборона и Защита». Выше мы упоминали преимущество данного прибора для парной работы "стрелок-наводчик". Из отечественного можно также упомянуть питерский монокуляр линейки Стрикс от компании Legat, который используется в охранных и патрульных ведомостях.

Средняя цена, отличное качество

В данном разделе представлен куда более широкий ассортимент и можно выбрать модель с менее высокими параметрами кратности и объектива в угоду дополнительному функционалу. Для понимания можно рассмотреть 2 высококачественных компаний Guide и CONO, которые серьезно постарались над качеством, картинкой и функционалом, чтобы попасть на российский рынок. У Guide выделяется линейка TrackIR, в ценовом отношении интересен TrackIR 35, а у CONO вариант тепловизора с дальномером серии Tracer. Также для аналога можно сравнить с линейкой Axion от Pulsar.

Младший ценовой сегмент

Приборы для тех, кто выбирает самый практичный вариант: относительно недорогая «гляделка» в дополнение к мощному ночному прицелу. Самыми бюджетными тепловизионными монокулярами можно было считать Axion Key XM22 и Axion Key XM30 компании Pulsar. Но линейка LYNX тепловизоров Hikmicro бьет все рекорды. Самый бюджетный тепловизор (на момент написания статьи) - Hikmicro LYNX LC06 - сопоставим со стоимостью хорошего прибора 1-го поколения ЭОПа или цифрового ночного монокуляра.

Мы надеемся, что данная статья помогла вам сделать шаг в сторону выбора вашего удивительного и современного охотничьего помощника. Мы готовы обсудить ваши пожелания и предложить действительно стоящий прибор, который будет служить вам долгие годы - обращайтесь.
