Установка кронштейна и выбор прицела на МР-153/155

13.02.2019

Первое ижевское помповое ружьё ИЖ-81, пришедший ему на смену МР-133 и полуавтомат МР-153 «Мурка», а так же последующие модификации, с точки зрения выбора прицела и способа его установки на оружии конструктивно сходны между собой. В этой статье мы подробно рассматриваем распространённые способы крепления прицела.

Популярная среди охотников «Мурка» (MP-153) — самозарядное полуавтоматическое ружье 12 калибра, которое выпускалось Ижевским механическим заводом с 2000 года. Позже, в 2011 году появилась его модификация МР-155 и помповый вариант МР-135. Применяются на охоте, для спортивной стрельбы, и самообороны. Ставшие фактически «народными», эти ружья доступны по цене, имеют неплохое качество, надежность и живучесть.

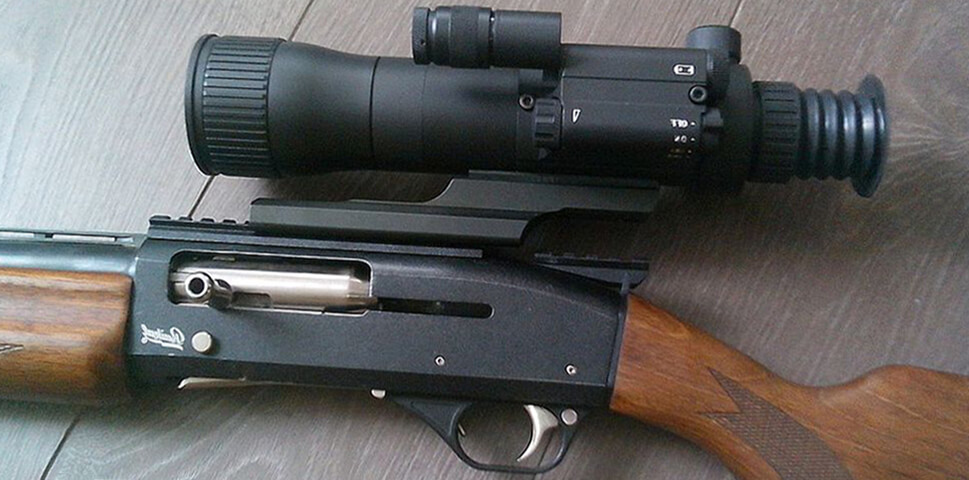

Коллиматорный прицел на планке Weaver

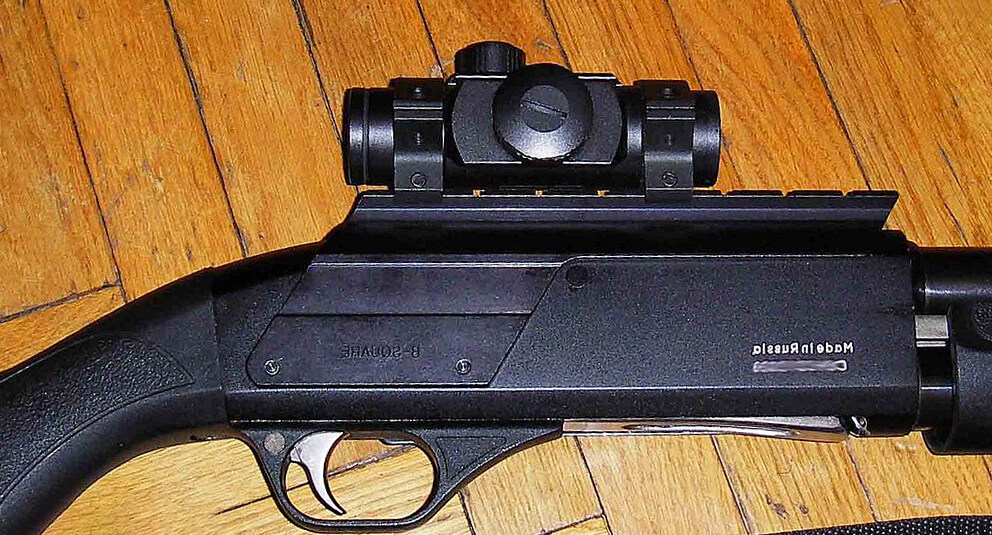

Коллиматорный прицел на кронштейне Weaver
между ствольной коробкой и прикладом МР-153
Фото: Guns.ru @Max-715



Кронштейны и планки для ИЖ-81, МР-153 и МР-155 имеют много общего, но есть и небольшие отличия. Мы сгруппировали кронштейны по типу оружия:

Кронштейны для МР-153Кронштейны для МР-155

Для ИЖ-81 специальные кронштейны не выпускаются, но большинство из перечисленных в каталогах кронштейнов либо подходят без изменений, либо требуют незначительных доработок. Например, в охватывающем ствольную коробку кронштейне от МР-153 необходимо просверлить отверстия под штифты. Поэтому для этого ружья отдельный раздел каталога не предусмотрен.

А для того что бы выбрать место установки прицела и вариант кронштейна, рекомендуем прочитать эту статью целиком.



Содержание статьи



Варианты создания посадочного места прицела

Несмотря на то, что после 2015 года на МР-155 ижевский завод начал фрезеровать в ствольной коробке сначала проточки (полукруглый "ласточкин хвост"), а затем снимать верхнюю фаску, до обычного плоского "ласточкиного хвоста", добиться заводского места крепления прицела на ружье так и не удалось. На полукруглый "ласточкин хвост" устанавливаются только экзотические кронштейны, а плоский получился у производителя несимметричным — с двух сторон угол наклона "хвоста" разный. По этой причине коллиматорные прицелы, которые имеют монолитное крепление "ласточкин хвост" смещаются вбок и немного наклоняются. В связи с этим вопрос «Как закрепить прицел на МР-153/155?» встаёт практически перед каждым счастливым обладателем этого оружия.

Итак, для трёх перечисленных исполнений МР-153/155 есть несколько способов создания посадочного места. В самом общем смысле они делятся на два:

  • без изменения ствольной коробки;
  • с механическим изменением ствольной коробки.

Ствольная коробка МР-153/155 деталь номерная, в связи с этим многие охотники избегают внесения механических изменений: сверления отверстий под планку или фрезеровки проточек. К тому же жёсткое конструктивное изменение может не "зайти", а разобрать его будет проблематично, да и ружьё потеряет "товарный" вид. Именно по этой причине мы постраемся рассказать о достоинствах и недостатках известных нам способов создания посадочной планки Weaver с изменением конструкции ствольной коробки максимально подробно.

Но начнём со способов, которые не требуют механической доработки оружия.



Планка Weaver на МР-153 и МР-155 без механической доработки ствольной коробки

Благодаря несовершенству ижевских гладкосвольных полуавтоматов и помповых дробовиков на свет появилось несколько типов кронштейнов, которые позволяют создать посадочное место Weaver без "допиливания" оружия. К ним относятся:

  • охватывающий ствольную коробку кронштейн;
  • кронштейн между ствольной коробкой и прикладом;
  • кронштейн на вентилируемую планку;
  • кронштейн на "ласточкин хвост" ствольной коробки (если таковая имеется).

У каждого способа есть свои особенности, разберём их по порядку.



Охватывающий ствольную коробку кронштейн с планкой Weaver

Пожалуй, самый распространённый (но при этом не самых простой) способ создания планки Weaver — специальный кронштейн с планкой Weaver для МР-153 и для МР-155 помогает исправить недоработку конструкции.

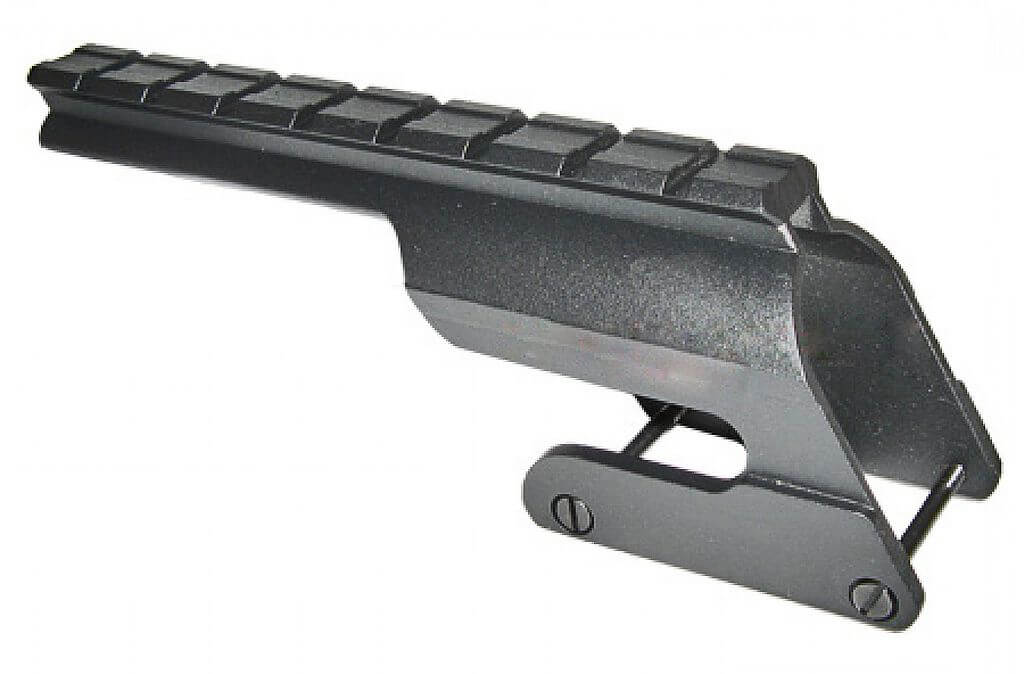

Охватывающий ствольную коробку МР-153 кронштейн с планкой Weaver

Инструкция по установке

Для монтажа кронштейна прицела с планкой Weaver на ружье MP-153 нужны инструменты, которые есть в любом наборе для чистки и разборки оружия:

  1. Выколотка для выбивания штифтов. Можно использовать стальной сердечник, диаметром чуть меньше 4 мм, кернер или отвертка.
  2. Отвертка среднего размера с прямым шлицем, так называемый «минус»
  3. Небольшой молоток.

На видео или в нашей последовательной фотоинструкции можно посмотреть порядок действий.

Он прост:

  • Удаляем два штифта, фиксирующие крышку затворной рамы. Это делается при помощи выколотки. Обычно штифты извлекаются легким постукиванием ладонью, но можно воспользоваться молотком.
  • Поверх крышки ствольной коробки устанавливаем кронштейн с планкой Weaver.
  • Крепим кронштейн винтами М4, которые есть в комплекте. Делаем это аккуратно, не закручивая их сразу до упора. Постепенное затягивание болтов помогает избежать перекосов и не сорвать резьбу.

Все, кронштейн установлен. Теперь можно закрепить на нем прицел и привести к нормальному бою — пристрелять под конкретный боеприпас и дистанцию.

Важно: Крепление предназначено для ружей, имеющих штифты диаметром 4 мм. Если крышка ударно-спускового механизма крепится иначе, не приобретайте этот кронштейн, он не подойдет.

Аналогичным образом подобные кронштейны устанавливаются на МР-155.



Нюансы

При установке этого кронштейна возникают две ошибки:

  • Недотянутые винты. При этом разбивается УСМ.
  • Перетянутые винты. В этом случае заклинивает отстрелянную гильзу.

А так как некоторые охотники для большей надёжности предпочитают устанавливать кронштейны на двухкомпонентный клей (особенно при использовании ночного прицела), регулировать натяжение резьбового соединения при этом невозможно.

К достоинствам этого способа крепления прицела можно отнести:

  • достаточно большую надёжность,
  • близость расположения прицела к глазу,
  • низкую посадку прицела над стволом,
  • длинную планку Вивер, позволющую установить и оптический и ночной прицел.

Недостатки этого кронштейна:

  • для всех верхних планок, расположенных вплотную над ствольной коробкой МР-153/155 характерен недостаток: планка перекрывает ствол и мушку — линию прицеливания. В случае отказа от оптики придётся целиться по плоскости кронштейна Weaver, который сильно короче ствола.
  • требуется навык и регулярно проверять усилие резьбового соединения,
  • несмотря на использование винтов, они всего М4, и мы не рекомендуем устанавливать прицелы более 700 грамм.



Кронштейн между ствольной коробкой и прикладом

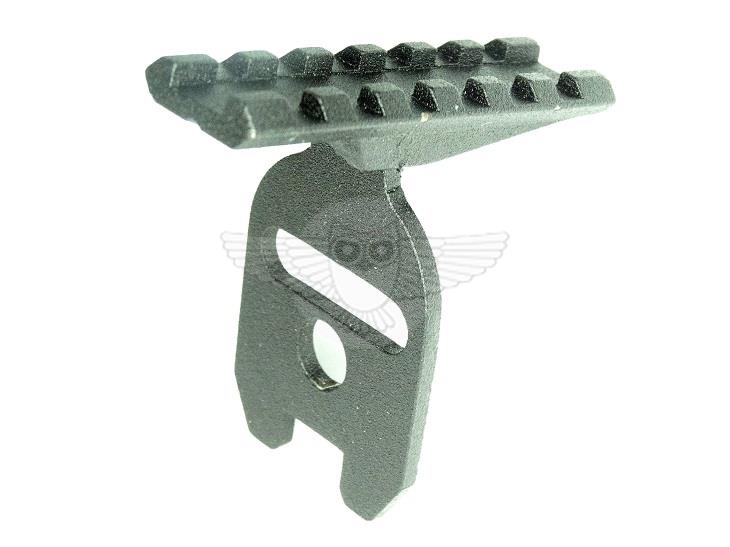

Кронштейн для МР-153 между ствольной коробкой и прикладом

Ещё один способ крепления предлагает производитель кронштейнов «Полесская охота»: здесь используется небольшой кронштейн между ствольной коробкой и прикладом

Для большей жёсткости кронштейн может крепиться к ствольной коробке, для этого он насквозь засверливается вместе с коробкой, нарезается резьба и вставляется фиксирующий винт.



Такого плана кронштейн совместно с репликой коллиматорного прицела Doctor изображён на фотографии в начале статьи — вверху страницы. Многие охотники считают это решение наилучшим для дневной охоты.

И вот его основные преимущества:

  • планка Weaver не перекрывает линию прицеливания — это единственный такой кронштейн;
  • прицел расположен близко к глазу, хорошо видно метку;
  • лёгкий и компактный;
  • простота установки.

К недостаткам же можно отнести:

  • слишком близкая к глазу установка прицела;
  • короткая планка Weaver (разрабатывалась под Doctor);
  • возможность устанавливать только лёгкие прицелы;
  • при низкой установке может мешать охватывать рукоять приклада;
  • "цеплячесть" кронштейна: вместе с прикладом они создают крючёк.

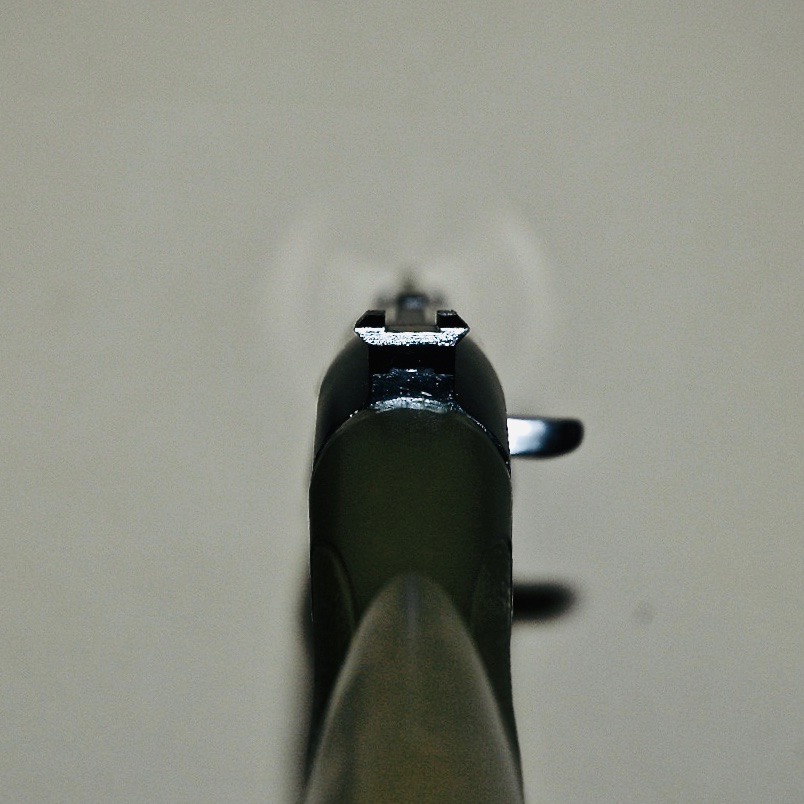

Планка Weaver не перекрывает линию прицеливания
Планка Weaver не перекрывает линию прицеливания
Фото: Guns.ru @Max-715



Несмотря на наличие небольших конструктивных особенностей (даже не недостатков), этот кронштейн вместе с небольшим коллиматором можно считать лучшим прицельным приспособлением для гладкоствольных МР-153 и МР-155.

И всё же, для ночного прицела и оптического (например, для людей со слабым зрением на загонной охоте пулей), понадобится более надёжный способ установки планки Вивер.



Кронштейн на вентилируемую планку

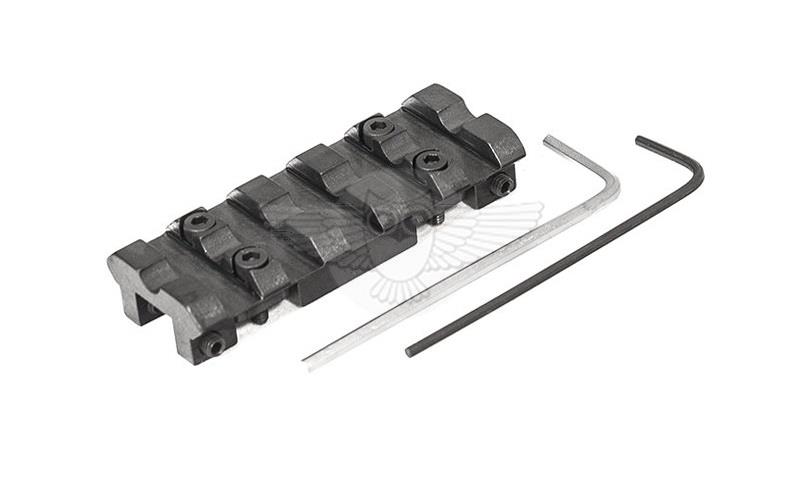

Переходная планка "Вентилируемая планка - Weawer" для МР-153, МР-155 и МР-135 На всей линейки этих ружей есть возможность создать посадочное место прямо на вентилируемой планке. Для этого используется переходная планка Weaver или её укороченный аналог, а так же самая лёгкая и предельно низкая Weaver УМ-07 "Ижевских мастерских", которая не перекрывает мушку.



Кроме того, существуют модели коллиматорных прицелов, которые устанавливаются непосредственно на вентилируемую планку. О них мы рассказываем ниже.

Полуавтоматическая конструкция МР-153/155 подразумевает достаточно длинную ствольную коробку (например, по сравению с горизонталками). В связи с этим прицел от глаза будет располагаться далеко и для некоторых охотников это может быть неудобно. Установить на таком расстоянии можно только коллиматорный прицел. В тоже время, те, кто предпочитают этот способ крепления прицела, утверждают, что контур даже закрытого коллиматорного прицела полностью "растворяется" и стрельба ведётся обоими глазами по яркой метке коллиматора.



При использовании переходной планки на вентилируемую планку прицел будет находится далеко от глаза, за ствольной коробкой, а с кронштейном между прикладом и ствольной коробкой - слишком близко. Поэтому лучшим вариантом с точки зрения удаления выходного зрачка является установка кронштейна на ствольной коробке или переходной планки «Ласточкин хвост - Weaver» для МР-155/135.



Кронштейн на МР-155 и МР-135 с "ласточкин хвост" на Weaver

"Ласточкин хвост" в заводском исполении появился только на МР-155 и помповых МР-135 выпуска после 2015 года. С тех пор нам известно по меньшей мере о трёх вариантах исполнения "ласточкиного хвоста":

  • С шириной проточки 13 мм и полукругом,
  • С шириной проточки 13 мм и плоский (снята верхняя фаска);
  • С шириной проточки 11 мм и плоский — стандартный "ласточкин хвост".

Кроме того, что посадочное место МР-155 не позволяет "заезжать" на планку и неразъёмные крепления установить проблематично, проточки выполнены несимметрично и прицел встаёт сбоку и чуть под углом. Поэтому мы рекомендуем приобрести переходную планку с крепления «ласточкин хвост» на Weaver. А экзотический полукруглый "ласточкин хвост" позволяет установить только кронштейн Арбалет Патриот LM «МР-155» — переход на Weaver.

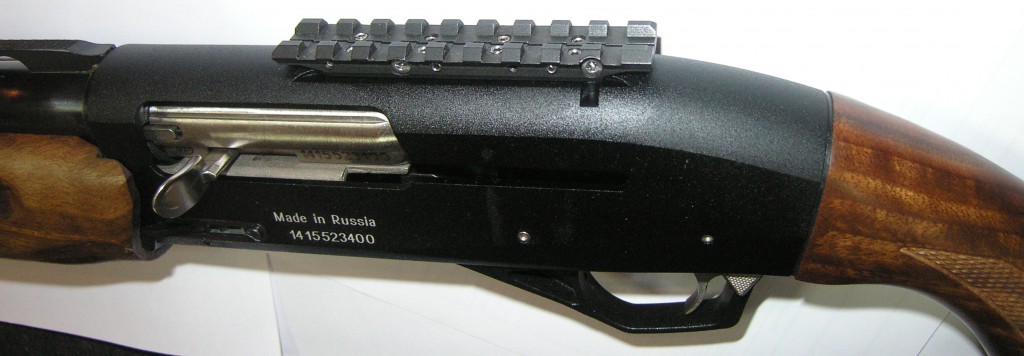

Планка Weaver на "ласточкин хвост" для МР-155
Планка Weaver на "Ласточкин хвост"
Фото: "Ижевские Инженерные Мастерские"



Это самый надёжный разъёмный способ установки прицела. При помощи такой планки можно установить оптический и ночной прицел, а достаточно длинная рельса Weaver, позволяет отрегулировать удаление прицела от глаза.

Общий для всех верхних планок недостаток: перекрывает мушку.



Механическая установка планки на ствольную коробку

Несмотря на то, что ствольная коробка всей линейки помповых и полуавтоматических ижевских ружей изготовлена из аллюминия, на ней возможна надёжная жёсткая установка  планок. Как мы уже сказали выше, ствольная коробка деталь номерная и многие владельцы этого оружия не хотят механически изменять эту заводскую деталь. Однако, эти способы крепления прицела из опыта наших клиентов являются наиболее надёжными.

Два основных типа крепления планки для которых необходимо просверлить ствольную коробку и приклепать (или привинтить) планку с использованием двухкомпонентного клея:

  • Сверху — планку Weaver;
  • Сбоку — боковую планку "ласточкин хвост" «Сайга».
Мы подразумеваем, что выбирая этот способ установки прицела у вас есть необходимый опыт и поэтому подробно не описываем технологию установки. Так как конструкция требует большой точности установки, а планка с корпусом получаются неразъёмными, если вы сомневаетесь в своих силах, лучше доверить эту работу специалисту.

Есть ещё один способ, на котором мы не будем останавливаться подробно ввиду его технологической сложности:

  • Фрезеровка на ствольной коробке крепления "ласточкин хвост"

В отличие от заводской проточки у вас появляется возможность сделать планку любой ширины и предусмотреть выход с задней стороны ствольной коробки, что бы предусмотреть установку неразъёмных кронштейнов или коллиматорных прицелов.



Верхнее расположение планки Weaver

Верхнее расположение длинной планки Вивер наиболее универсально. При помощи такой планки можно установить оптический и ночной прицел, а достаточно длинная рельса Weaver, позволяет отрегулировать удаление прицела от глаза. Ещё раз перечислим все достоинства верхней планки:

  • самую большую надёжность,
  • низкую посадку коллиматорного и оптического прицела над стволом,
  • близость расположения прицела к глазу, возможность регулировки расстояния,
  • длинную планку Вивер, позволющую установить любой прицел.

Недостатки этого кронштейна:

  • для всех верхних планок, расположенных вплотную над ствольной коробкой МР-153/155 характерен недостаток: планка перекрывает ствол и мушку — линию прицеливания. В случае отказа от прицела придётся целиться по плоскости кронштейна Weaver, который сильно короче ствола.
  • по сравнению со следующим (боковым) способом крепления прицелы ночного видения, которые устанавливаются с помощью собственного переходного кронштейна, устанавливаются достаточно высоко. Целиться и гасить плечём отдачу приклада при таком расположении прицела будет дискомфортно.

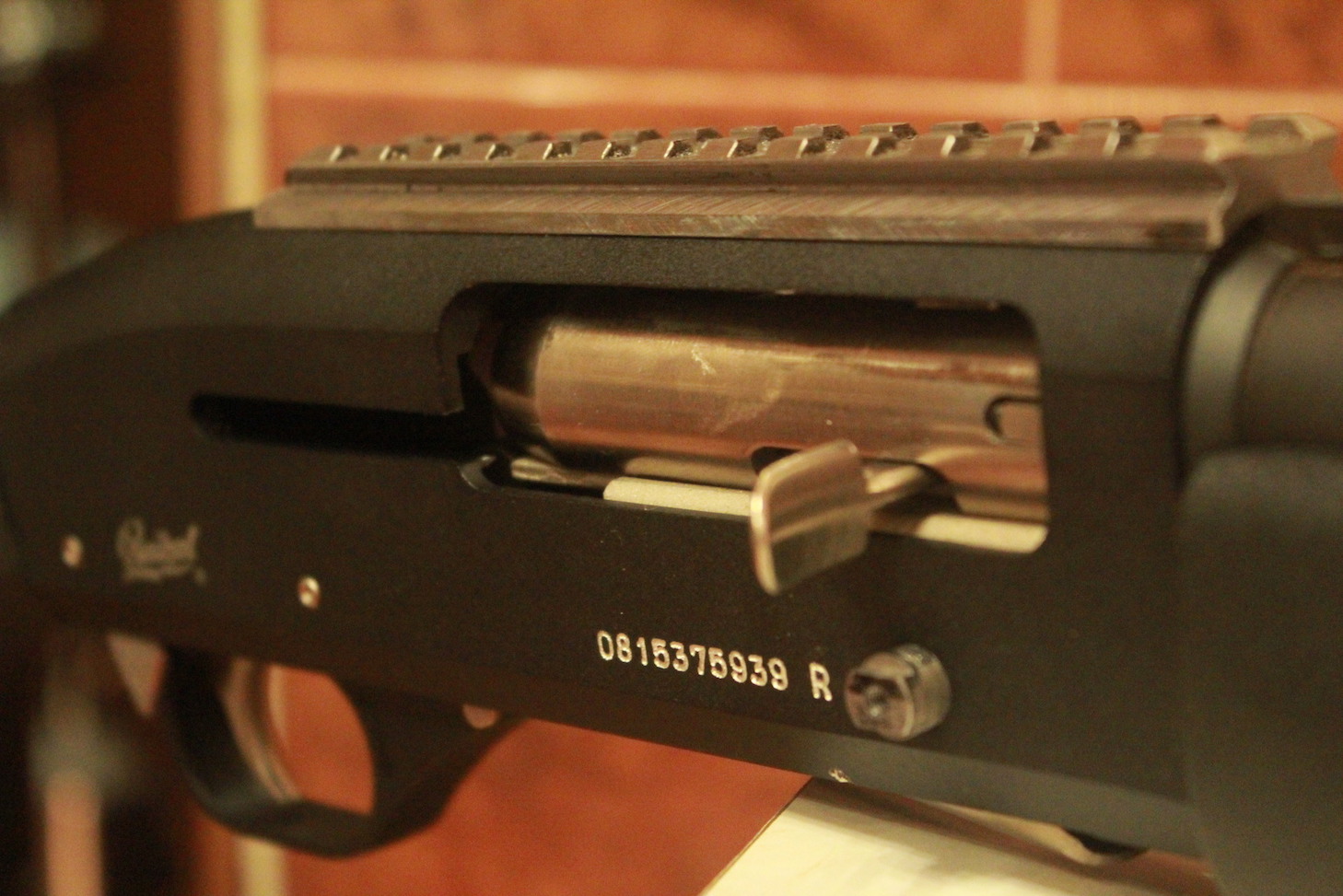

Планка Weaver на ствольную коробку для МР-153 и МР-155
Планка Weaver на ствольной коробке
Фото: "Тактика Тула"



Боковая планка "Ласточкин хвост" (под кронштейны АК, СВД)

Основное преимущество бокового кронштейна, который широко используется на винтовках и автоматах от Мосинки и СКС до Калашникова и его гражданских модификациях, в том, что механический прицел остаётся открытым. Для военных и спецподразделений такая опция может стоить жизни (в случае, если прицел выходит из строя), а для охотника — необходимым бонусом, например, с оптическим прицелом на загонной охоте, где зверь может стремительно приблизиться.

Боковая планка не перекрывает мушку и привычную большинству охотников вентилируемую планку. Таким образом, с боковой планкой МР-153/155 имеет минимальные изменения конструкции.

Большое разнообразие боковых кронштейнов позволяет регулировать высоту установки прицела, а так же удаление окуляра прицела от глаза. С таким кронштейном прицел ночного видения будет располагаться ближе к стволу, чем при верхнем креплении.

Боковые кронштейны имеют быстросъёмную конструкцию и как правило не требуют повторной пристрелки.

Гладкоствольное ружьё по пернатой дичи и нарезной карабин для крупного зверя — частые соседи в оружейном шкафу большинства охотников. Если ваш второй карабин имеет боковое крепление, то прицелы и крепления к ним будут взаимозаменяемы.

К недостатком бокового крепления можно отнести:

  • специфичность кронштейна,
  • несколько большие габариты и вес,
  • выступающую на левую сторону конструкцию, которая упирается в спину,
  • не самую низкую высоту установки коллиматорного прицела.

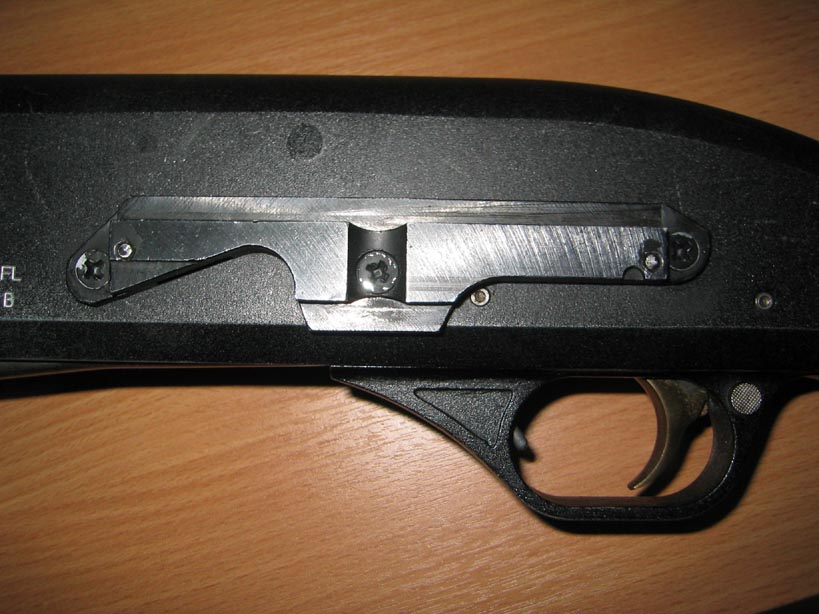

Боковая планка "ласточкин хвост" для МР-153

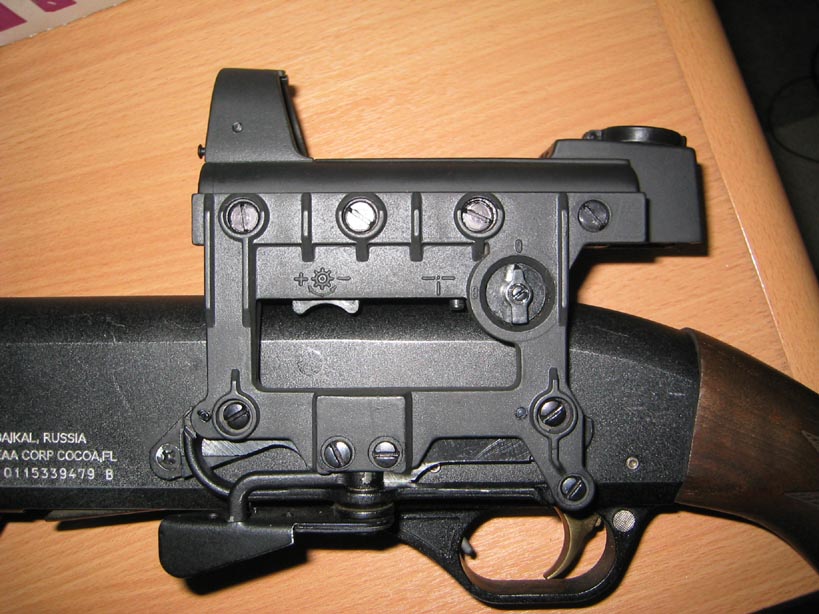

Коллиматорный прицел Кобра на МР-153
Боковая планка "Сайга" и коллиматорный прицел "Кобра" на МР-153
Фото: Guns.ru @alexis



Выбор прицела

В основном, ружья МР-153, МР-155 и МР-135 оснащаются вентилируемыми планками, но производились модификации с обычной стержневой мушкой типа «пенек». Если необходимо установить дополнительное прицельное приспособление, с этими гладкостволками обычно используют:

  1. коллиматорный прицел;
  2. ночной прицел на основе ЭОП первого поколения;
  3. оптический прицел.

У каждого из них есть свои плюсы и минусы. Попробуем разобраться подробнее.



Коллиматорный прицел

Основное преимущество — быстрота прицеливания. С коллиматором можно стрелять практически навскидку, что особенно ценится при самой массовой охоте по летящей утке. Он прост в использовании, подходит для стрелков с небольшим опытом, достаточно точен и неприхотлив в обслуживании. Можно целиться, не прикрывая второй глаз, а если зрение не идеальное, очки мешать не будут.

Главный недостаток коллиматоров проявляется при стрельбе на дальние дистанции. С этим типом прицелов сложно, а порой невозможно сделать точную поправку по высоте. Но для гладкоствольного ружья, рассчитанного на дальность 50-70 метров, это не имеет большого значения.

Когда речь идет об оружии 12 калибра, нужно учитывать допустимую для прицела дульную энергию. Далеко не каждый оптический прибор способен при таких механических нагрузках прослужить длительный срок. Поэтому для МР-153, МР-155 и МР-135 выбирают модели коллиматоров, наиболее устойчивые к воздействию сильной отдачи. В первую очередь, это P1x30 Weaver и P1х42 Weaver производства Вологодского оптико-механического завода «ВОМЗ» под торговой маркой «Пилад». Полный список коллиматорных прицелов на планку Wever (к слову - наиболее распространённых прицелов) мы собрали в этом разделе каталога.

 Коллиматорный прицел Пилад 1х24 для установки на вентилируемую планку, вид снизу
Pilad 1x42 на вентилируемую планку
Самый простой способ! Установить коллиматор на МР - прямо на вентилируемую планку. Но стоит отметить, что при установке на эти модели ружей коллиматорных прицелов с креплением на вентилируемую планку, прицел будет находится далеко от глаза.



Ночной прицел

Ночной прицел позволяет охотиться в темное время суток. Он усиливает яркость изображения, освещенного слабым лунным светом или звездами. Если источников света нет, например, на «чернотропье», используют дополнительную инфракрасную подсветку.

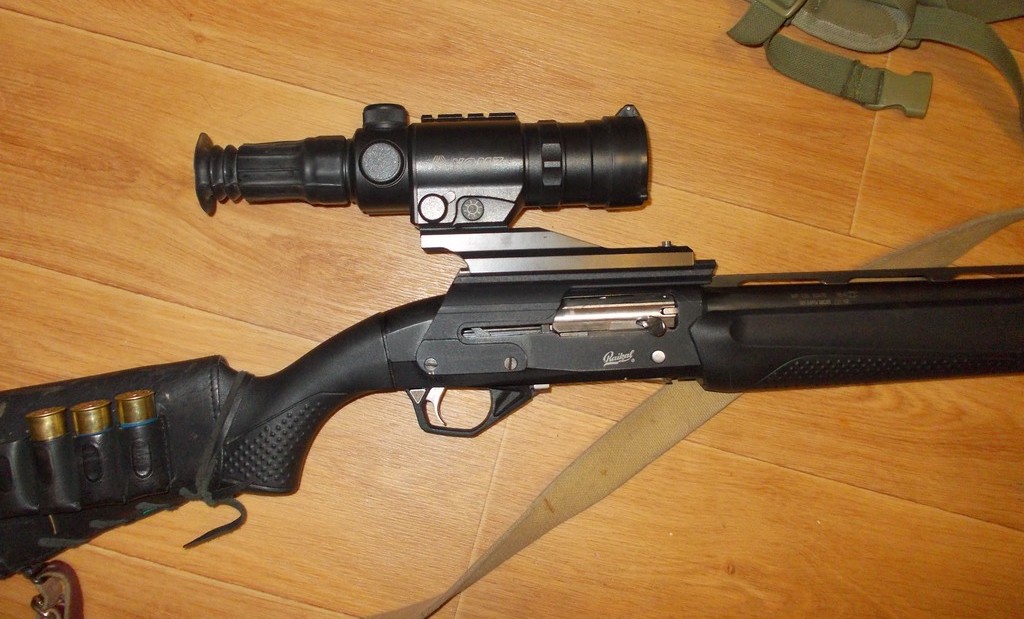

MR-155 с ночным прицелом PNS-3x50
МР-155 с ночным прицелом PNS-3x50
Примечание: при установке ночника этот кронштейн необходимо приклеить на двукомпонентный клей
Фото: Guns.ru @bulia490

Установка ПНВ на гладкоствольное оружие дает дополнительное преимущество. Нет необходимости использовать подствольный фонарь, который демаскирует охотника и пугает зверя. Более подробно о ночной охоте прицелах можно почитать в отдельной статье.

Главные недостатки ночного прицела — ограниченный срок службы и сравнительно хрупкая конструкция. Если модель не подходит для 12 калибра, прицельная сетка будет постоянно сбиваться, а прибор быстро выйдет из строя.

Дальность прицельной стрельбы пулей из 12 калибра не превышает 50-70 метров. Поэтому нет смысла выбирать дорогой прицел с ЭОП последних поколений. Но не каждый бюджетный прибор подойдет для 12 калибра.

Гарантированно выдерживают отдачу прицелы ночного видения PNS 3x50 Вологодского оптико-механического завода, ПН-2М производства «НПЗ» и Dedal-180HR, выпускаемый Московским ЗАО «Дедал-НВ». Именно эти модели рекомендуется устанавливать на самозарядные МР-153, МР-155 и поповое ружье МР-135.

Цифровые прицелы ночного видения с каждым годом с одной стороны приближаются по углу обзора к ночникам на основе ЭОП, а с другой — стремительно дешевеют. Их конструкция позволяет выдерживать любую отдачу, поэтому их смело можно ставить на ижевские гладкоствольные ружья. Контрастность изображения цифровиков на дистанции до 100 метров выше, чем у прицелов 1+ и даже второго поколения. Поэтому, мы рекомендуем их владельцам МР-153/155.



Оптический прицел

Установка оптики на гладкоствольное оружие не имеет большого смысла, так как точность гладкоствольного оружия даже при стрельбе пулей не превышает ста метров. Однако, оптика применяется охотниками со слабым зрением или для развлекательной стрельбы по мишеням.

Впрочем, эти ружья успешно применяются на загонной охоте по кабану, лосю и другим крупным животным. Здесь традиционно используются прицелы переменной кратности от одного до четырёх крат. Тогда при 1х-ом увеличении оптический прицел может использоваться как коллиматорный. Более подробно про выбор загонного прицела читайте в этой статье.



P.S.:

Мы постарались, что бы подготовить эту статью. Надеемся, что у нас получилось ичерпывающе раскрыть тему установки прицела на ИЖ-81 и его последующих модификациях. Если вы заметили какую-то неточность — обазательно сообщите нам об этом.

И мы будем признательны, если вы поделитесь статьёй в социальных сетях или на тематических форумах.
