Особенности и различия крепления прицела при помощи планки «Ласточкин хвост» у разных производителей

04.07.2016

Ввиду технологической простоты изготовления крепление «ласточкин хвост» является, пожалуй, первым способом установки прицелов на оружии. В самом простом случае кольца прицела устанавливались в пазы, выпиленные фрезой на корпусе ружья. В тоже время, простота крепления позволяет производителям не придерживаться каких либо стандартов (в отличие, например, от планки Вивер или Пикатинни) и устанавливать свои правила.  В этой статье я обобщил свой опыт установки прицелов (при помощи стоек-колец или кронштейнов) на «ласточкин хвост», чем я занимаюсь консультируя охотников буквально каждый день.

Содержание статьи
  1. Самое первое крепление – история возникновения
  2. Какие бывают виды «ласточкин хвост»
    • С округлой формой
    • С прямым основанием
    • Внешняя планка на корпус оружия
    • Переходная планка с вентилируемой планки и Weaver
    • Боковая планка «ласточкин хвост»
  3. Ширина планки «ласточкин хвост»
  4. Типы используемых стопоров
    • Стопорная «стенка»
    • Стопорные штифты
    • Стопорные отверстия
    • Стопорные проточки
  5. Примеры использования на оружии
    • Винтовока «Diana»
    • Карабины «Лось» и «Барс»
    • ИЖ-94 (МР-94)
    • Боковая планка «ласточкин хвост» – АК (Сайга, Вепрь), СВД (Тигр), СКС и т.д.
    • Со стопорной выемкой на примере CZ 550
  6. Установка планки «ласточкин хвост» своими руками



Самое первое крепление

Начнем с истории данного крепления. Ствольные коробки первых ружей имели простейший вид, расчитаные в основном на простоту механизмов подачи пули в ствол, но никак не на установку прицелов. Многие ружья имеющие долгую историю, до сих пор заставляют любителей придумывать различные решения установки прицелов. В общем случае корпус прицела также имеет вид цилиндра. То есть, нам необходимо связать цилиндрическую форму прицела и ствольную коробку. Так на первых ружьях возникли небольшие проточки, которые в срезе имели вид трапеции. Такая фигура была очень похожа на тот самый ласточкин хвост. Подобное крепление не стало новшеством, так как нечто подобное существует в соединении бревен.



Какие бывают виды «ласточкин хвост»

Крепление «ласточкин хвост» - это самое простое исполнение посадочного места для большинства ружей различных производителей оружия. Итак, перечислим основные варианты исполнения данного крепления:

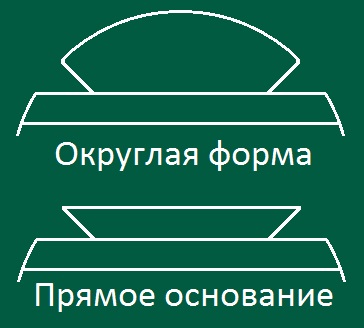

Виды "Ласточкиного хвоста"«Ласточкин хвост» с округлой формой

Верхняя часть посадочного места представляет собой продолжение окружности ствольной коробки. Для производства такого крепления необходимо было просто фрезеровать с двух краев небольшие проточки. Простота производства повлекла за собой проблему установки, так как многие кольца для оптических прицелов или сами коллиматорные прицелы имеют прямое основание.

«Ласточкин хвост» с прямым основанием

Прямое основание, как видно на срезе, предполагает проделывать отшлифовку верхней части посадочного места. Для данного крепления на данный момент существует различные варианты креплений.

Внешняя планка «Ласточкин хвост»

Для многих винтовок изначально производителем не было установлено никаких планок, а предыдущие два способа подразумевают точное и существенное механическое воздействие на корпус оружия. Кроме того, этот способ доступен не для всех ружей, например, если не позволяет толщина ствольной коробки. Поэтому для некоторых типов оружия применяется установка внешней планки «ласточкин хвост» и Вивер. Вивер используется чаще, ввиду наличия стандарта и большего распространения среди импортных прицелов и кронштейнов. Наиболее распространён способ установки планки прямо на корпусе ствольной коробки. Обычно в таком случае необходимо обращатся в оружейные матерские, но если вы уверены в своих силах, ниже мы подробно объясняем, как установить такую планку на оружии.

Далее приведём наиболее распространённые внешние планки "ласточкин хвост":

планка "ласточкин хвост" для мелкокалиберных винтовок ТОЗ
Довольно популярная планка "ласточкин хвост" для мелкокалиберных винтовок ТОЗ. Планка имеет прямое основание с уменьшением проточек. Стопорами являются установленные в окончании подшибники. Подробнее...



"ласточкин хвост" с прямой формой и стопорной "стенкой"
Вариант исполнения планки "ласточкин хвост" с прямой формой и стопорной "стенкой" от новосибирского "ТочПрибор". Подробнее...





Переходная планка с вентилируемой планки и Weaver

Для некоторых ружей с вертикальным расположением стволов прицел можно установить только на вентилируемую планку, которую усиливают переходными универсальными планками «ласточкин хвост» или Вивер. Например для "ИЖ-27" (МР-27) и "ТОЗ-34". Помимо создания посадочного места такая переходная планка позволяет отрегулировать соосность прицела относительно оси выстрела, а также, в отличие от колец, распределяет ударную нагрузку на вентилируемую планку и позволяет установить более массивные прицелы.

Боковая планка «ласточкин хвост»

Широкое распространение получило использование планки «ласточкин хвост» на боковой поверхности ствольной коробки – на оружии, где использовать верхнюю часть корпуса оружия невозможно. Вот лишь некоторые из них (с отсылкой к соответствующим статьям):

На некоторых ружьях боковое крепление обусловлено верхней подачей патронов или выброса гильз, поворотным затвором или не жёстко фиксируемой крышкой ствольной коробки (как на АК).

Все возможные боковые планки «ласточкин хвост» и кронштейны для них собраны в этом разделе каталога. Здесь есть из чего выбрать ;)

Уникальность бокового крепления в том, что оно является быстросъемным, а главное – без потери пристрелки после снятия и последующей установке оптики.

Боковая планка "ласточкин хвост"Наличие полозьев позволяет наездом устанавливать кронштейны. Но главное для бокового крепления наличие стопоров. Для разных типов оружия предусматривается различные стопоры. Связано это с оттяжкой приклада. Например, для «Тигра» свойственно иметь стопор на дальнем краю планки относительно глаза стрелка, для «Сайги» – на ближнем.

Для крепления прицелов существует многочисленное количество боковых кронштейнов как под кольца, так и под планку Weaver. Многие производители выпускают боковые кронштейны для установки ночных прицелов. При выборе таких кронштейнов необходимо учитывать оттяжку прицела (в зависимости от удаления выходного зрачка), высота установки посадочной планки, правильно положение по оси ружья.

Установка боковой планки «ласточкин хвост» аналогична верхней и описана в конце этой статьи



Ширина планки «ласточкин хвост»

Как говорилось выше, ввиду отсутствия единого стандарта «ласточкиного хвоста», практически каждый производитель оружия предлагает свои варианты. В первую очередь это касается ширины планки: начиная с турецких ружей, у которых ширина составляет около 6 мм по верхней кромке, заканчивая чешскими, у которых ширина «ласточкиного хвоста» составляет 19 мм. Для отечественного производства всё же характерны 11 миллиметровые планки, которые наиболее широко используются на пневматических и мелкокалиберных винтовках.

Самый "наболевший" пример нестандартной ширины планки – популярные в России и СНГ чешкские ружья CZ. Так, ширина планки "ласточкин хвост" у них:

  • 11 мм для CZ 452, CZ 455, CZ 512, BRNO;
  • 16 мм для CZ 527, BRNO;
  • 19 мм для CZ 550, CZ 557, CZ 555;

что в сочетании с длиной патрона (расстоянием между передней и задней планкой), а так же с вылетом прицела вперёд (от стрелка) и назад (на стрелка), приводит к огромному количеству вариантов колец, кронштейнов (моноблоков) и переходных планок. Лучше всех с задачей охватить весь спектр кронштейнов для CZ справился чешский же производитель Kozap, а всё разнообразие кронштейнов и колец для CZ мы разобрали в отдельной статье.

Но и у «наших» есть свои приколы, так, например у, казалось бы, одной модели ИЖ-94 (МР-94, Тайга и Север) планка ласточкин хвост может быть от 5,6 до 11 мм! Ниже чуть подробнее об этом. Поэтому, перед тем как заказать кольца, переходную планку или коллиматорный прицел на ласточкин хвост обязательно измерьте ширину планки на своём оружии и обращайте внимание на этот параметр в заказываемом товаре!

Встречаются и совсем "удивительные" случаи (сложно подобрать приличное слово). По каким-то причинам проточки под "ласточкин хвост" шириной 11 мм на ствольной коробке на некоторых образцах МР-155 сделаны под разным углом. Коллиматорный прицел под стандартный "ласточкин хвост" на них если и сядет, то будет сдвинут в бок и немного завален. Поэтому на такие МР-155 сначала ставят переходную планку Weaver, на которую уже устанавливают прицел. Подробнее про создание посадочного места под прицел на МР-155 читайте здесь.



Типы используемых стопоров

Довольно важным нюансом крепления «ласточкин хвост» является наличие стопоров. Многие пневматические винтовки могут похвастаться отсутствием отдачи, но что делать с огнестрельным оружием? При отдачи ружье идет в направлении стрелка, если вспомнить закон Ньютона, станет ясно, что обратная сила ведет прицелы в противоположную сторону. При довольно большой отдаче прицел может передвигаться по планке, тем самым нарушать пристрелку. Для предотвращения схода прицела существуют несколько вариантов:

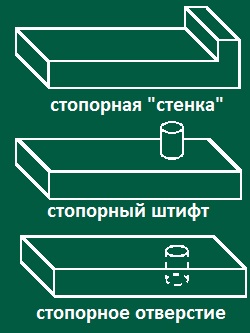

Стопоры "Ласточкиного хвоста"1.Стопорная «стенка». Представляет собой небольшую преграду для предотвращения «хождения» прицела. Располагается в основном в конце планке относительно глаза стрелка. При установке оптики необходимо придвинуть кронштейн вплотную к стопору.


2.Стопорные штифты. Рассчитаны на выемки в кронштейне для посадки оптических прицелов или же коллиматоров. Могут располагаться в любом месте посадочной планки.


3.Стопорные отверстия. Рассчитаны на наличие выдвижных стопоров кронштейнов. Возможно расположение в любой части посадочной планки.



Существует еще один способ - ограничение проточек. Довольно распространенный вариант обеспечения прочности установки. Края посадочного места сходят на ноль, при установке кронштейны придвигаются к окончанию проточек, тем самым стопорятся. Чаще всего встречаются на планках с округлой формой.



Примеры использования на оружии

Подходя к самому главному – установке, необходимо уточнить к какому типу относится Ваше посадочное место. Для подбора кронштейнов консультанты OpticsTrade всегда придут на помощь. Мы можем предложить рассмотреть типы «ласточкиного хвоста» на примере некоторых ружей:

Прямая форма со стопорными отверстиями на примере винтовок Diana

Стопорные отверстия винтовки ДианаДанные винтовки имеют простое по форме посадочное место типа «ласточкин хвост». Изготовлено в виде продольного места с прямым основанием. Необходимо учитывать, что данные пневматические винтовки имеют существенную отдачу по отношению к прицелам. Кстати, при установке прицелов рекомендуем рассмотреть пневматические прицелы Hawke Airmax, так как они выдерживают двойную отдачу при усиленной пружине.

Другие рекоменции по выбору прицела для пневматики в этой статье.

Для обеспечения прочности установки посадочное место имеет стопорное отверстие. Два самых ходовых кронштейна Диана для установки оптических прицелов изготавливаются тульской фирмой ЭСТ (Кронштейн "Диана" ЭСТ) и новосибирским ЦКБ «Точприбор» (Кронштейн "Диана" Точприбор). ЭСТ предлагает два варианта кронштейна под крепежные кольца 25,4 и 30 мм, Точприбор только 25,4 мм. Кронштейны от обоих производителей рассчитаны на установку по всей длине посадочного места, а также имеют выдвижные стопоры. Если кронштейн Диана от Точприбора имеет стандартный стопор, который с помощью отвертки выдвигается в отверстие, то ЭСТ изготовили удобную пружинную фиксацию. Последний имеет два зажима, а Точприборовский стягивает цельной планкой. Отличие кронштейнов заключается в высоте. Кронштейн Диана (ЭСТ) имеет возможность просматривать открытый прицел, при установленном оптическом (необходимо учитывать диаметр объектива). Кронштейн Диана (Точприбор) обеспечивает более низкую посадку.

Кронштейн "Диана"
 Кронштейн "Диана" от ЭСТ с уникальной системой пужинной фмксации.Подробнее...






Округлая форма раздельных оснований со стопорными штифами на примере карабинов Лось и Барс

 Стопорный штифт     Стопорный штифт









Отличительной особенностью «ласточкиного хвоста» является раздельные основания. Важно учитывать при установке, что кронштейны не будут «заезжать» на планку. Для установки нужно закидывать кронштейн с боку. Различие с первого взгляда одинаковых посадочных мест карабинов Лось-7 и Лось-9 заключается в расстоянии между раздельными основаниями. Для многих производителей прицелов ночного видения свойственно давать название кронштейну – «Лось», но по факту можно уточнить, что это будет Лось-7 и его аналоги. На фото отчетливо видны выступающие стопоры. Для установки оптики кронштейны должны обладать соответсвующим проемом, как видно в варианте универсального переходного кронштейна с "ласточкиного хвоста" на Weaver для карабинов Лось-7, Лось-9, Барс:

Кронштейн База Weaver-U



Кронштейн База Weaver-U (Европризма) + стойки ЛЭП является универсальным кронштейном, так как имеет возможность передвигать стойки по планке, при этом ширина планки "ласточкин хвост" может находится в диапазоне от 8 до 12 мм. Подробнее...





Прямая форма с ограничением проточек на примере комбинированного ружья ИЖ-94 (МР-94)

Прямая форма с ограничение проточек на примере комбинированного ружья ИЖ-94Хотелось отдельно рассмотреть данные ружья, так как «ласточкин хвост» имеет небольшую длину установки. При этом существует два варианта ширины – 5,4 и 9,5 мм по основанию планки. При такой довольно нестандартной планке все же есть варианты кронштейнов. В основном это все тот же тульский производитель ЭСТ, но белорусские инженеры предложили переходной вариант с «ласточкиного хвоста» на Weaver как под ширину 5,4 мм, так и под 9,5 мм. Переходные кронштейны довольно частое решение, так как многие прицелы больше адаптированы к планке Weaver (прицелы ночного видения), которая позволяет создать универсальное посадочное место.

Все кольца, кронштейны и переходные планки для МР-94 (ИЖ-94) мы объединили в этом разделе каталога.



Кронштейн для ИЖ-94 "Север"

Вариант исполнения кронштейна под оптический прицел с расчетом установки на небольшую планку "ласточкин хвост, шириной 9,6 мм ( для ИЖ-94 "Север"). Подробнее..





Переход с ласточкиного хвоста на weaver

Вариант перехода с "ласточкиного хвоста, шириной 5,4 мм на стандартную планку weaver от белорусского производителя ООО "Полесская охота". Подробнее...





Прямая форма раздельных оснований со стопорной выемкой на примере CZ 550

Прямая форма раздельных оснований со стопорной выемкой на примере CZ 550Довольно популярно у охотников использование чешской винтовки 550. В качестве рассмотрения «ласточкиного хвоста» мы не можем пройти мимо ее. Крепление представляет собой два раздельных места с прямым основанием. Но что является нестандартным, так это ширина планки - 19 мм. Так как ширина Weaver планки составляет 21 мм, многие путают данные крепления. Для установки прицелов на 550 используются индивидуальные кронштейны. Это характерно для многих зарубежных ружей. Но в этом обзоре интересно рассмотреть оригинальное решения стопора на 550. На ближнем (относительно глаза стрелка) посадочном месте с левой стороны расположена выемка для стопора. Кронштейны для 550 должны учитывать этот факт. Наиболее популярное решение при выборе кронштейна связано с переходом со столь нестандартного «ласточкиного хвоста» на планку Вивер. Таких кронштейнов существует немало, вот некоторые из них:



Ответная часть кронштейна CZ 550



Ответная часть кронштейна CZ 550 от Вологодского оптико механического завода. На фото отчетливо виден выступающий стопор с левой стороны кронштейна.Подробнее...




кронштейн для CZ 550


Обновленный в 2016 году кронштейн для CZ 550 от ижевского производителя "Розы ветров" не имеет характерного стопора для CZ 550. При этом конструкторы разработали уникальную систему жесткой фиксации кронштейна на планке "ласточкин хвост". Подробнее...

Стоит отметить, что не только CZ 550 обладает нестандартным ласточкином хвостом, так, например, модель CZ 527 имеет ширину 16 мм, а CZ 455 - 12 мм. Обзор данных кронштейнов мы представили в отдельной статье - Подбираем прицел на CZ.

Установка планки

Ввиду широчайшего распростронения кронштейнов и прицелов под планку «ласточкин хвост» именно её чаще всего выбирают для создания посадочного места на оружии – моделей, у которых она по разным причинам не установлена на заводе. На большинство ружей и карабинов планка крепится непосредственно на ствольную коробку: верхнее или боковое расположение.

Обычно установку планки, эту нехитрую слесарную работу, делают в оружейных мастерских, но её можно установить и своими руками, если вы уверены в том, что внутренние механизмы ружья позволяют установить винты или заклепки

Последовательность установки одинакова для всех планок. Описанную ниже инструкцию мы подготовили на основе опыта пользователя impeller с форума сайта Guns.ru для боковового кронштейна "ЭСТ". Смысл в том, что для установки у вас уже должен быть комплект прицел+кольца+планка «ласточкин хвост».



  1. Перед тем как сверлить ствольную коробку.
    • Обезжириваем планку прицела. Обезжириваем коробку.
    • Приклеиваем планку к коробке цианакрилатным клеем, например, "Супер МОМЕНТ".
    • Даем клею застыть.
    • Устанавливаем на планку крон с прицелом.
    • Прикладываемся, смотрим, пробуем.
      • Здесь и далее мы рекомендуем использовать патрон холодной пристрелки для соответвтсвующего калибра: достаточно убедиться, что точка лазера совпадает или близка к выставленой на ноль сетке прицела.
  2. Если не нравится.
    • Снимаем крон с прицелом. Легонько постукивая киянкой или подходящей деревяшкой - сбиваем планку (клей хрупкий к ударным нагрузкам).
    • Смываем остатки клея ацетоном.
    • Повторяем операцию "приклеил, прикинул". Пока не достигнем желаемого результата.
  3. Если нравится.
    • Аккуратно керним коробку. По центрам отверстий в планке.
    • Сбиваем планку, как описано выше, зачищаем поверхности.
    • Аккуратно сверлим отверстия тоненьким сверлом.
    • Берём сверло чуть большего диаметра - под нарезку резьбы.
    • Нарезаем резьбу.
    • Проклеиваем поверхости двухкомпонентным клеем.
    • Привинчиваем планку.
  4. Если кронштейн всё же встал на коробку чуть криво, корректируем прокладками разной толщины в кольцах кронштейна.
