Установка кронштейна и коллиматорного прицела на МР-153

08.03.2010

До недавнего времени считалось, что установка прицелов на популярное гладкоствольное ружьё МР-153 Ижевского механического завода невозможна из-за отсутстствия на ружье посадочных приспособлений. Представляем вашему вниманию надёжный кронштейн и инструкцию по установке коллиматорного прицела на ружьё МР-153.

В настоящее время появлись и другие кронштейны для установки прицелов на МР-153 и МР-155. Некоторые из них мы описали в конце этой статьи, а так же подготовили подробный обзор-сравнение вариантов создания посадочного места под прицел на МР-153/155, их помповыми модификациями МР-133 и МР-135, а так же "прародителем" - ИЖ-81. Поэтому рекомендуем начать ознакомление с новой статьи.

Все кронштейны для МР-153 мы объединили в отдельный раздел каталога.

Кронштейн для МР-153

Кронштейн (оригинальный, фирмы ЭСТ и его аналог Combat) позволяет устанавливать оптические, коллиматорные и ночные прицелы, имеющие тип посадки “Weaver”, на самозарядное гладкоствольное ружьё “Байкал МР-153”. Внутренняя часть кронштейна точно повторяет очертания ствольной коробки оружия. Конфигурация кронштейна обеспечивает беспрепятственную работу рукоятки взвода затвора оружия.



Пошаговая установка кронштейна (фото)

Подготовка к установке - разберите кронштейн, выкручиваем винты

Установка кронштейна и коллиматорного прицела на МР-153

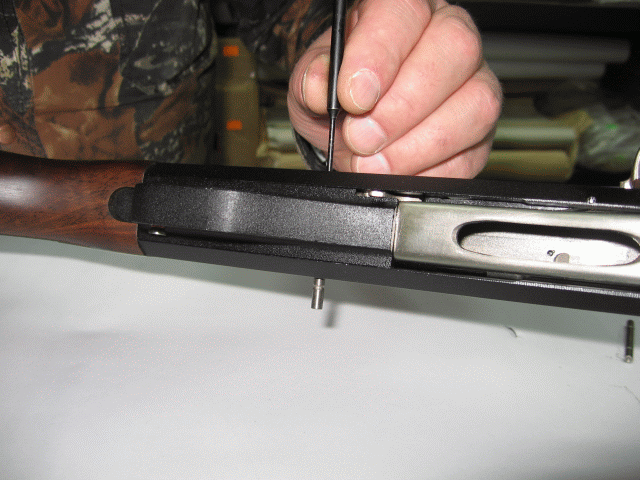

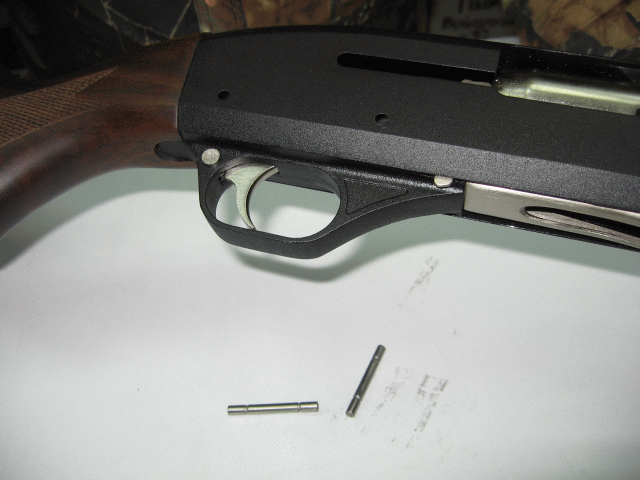

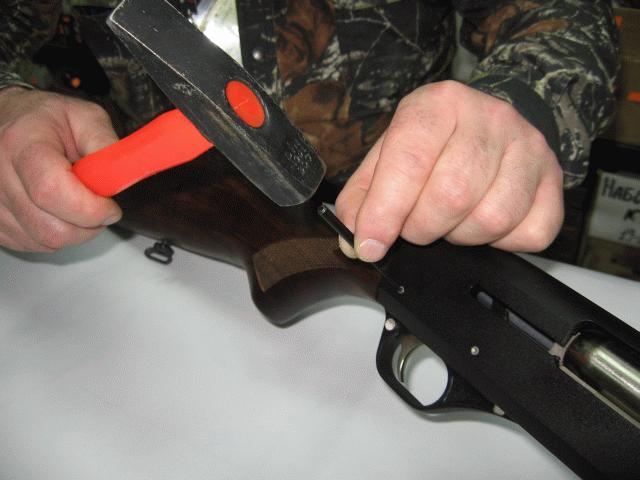

Выбиваем два штифта из ружья МР-153

Установка кронштейна и коллиматорного прицела на МР-153

Установка кронштейна и коллиматорного прицела на МР-153

Установка кронштейна и коллиматорного прицела на МР-153

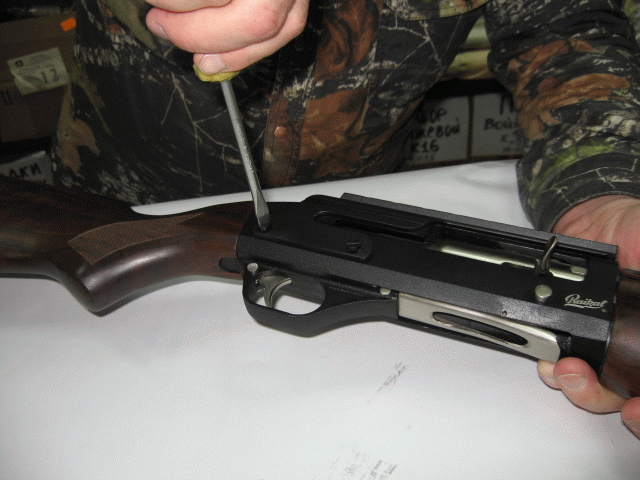

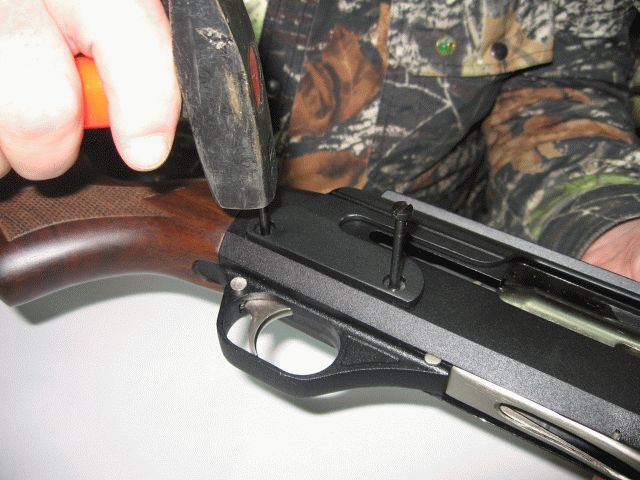

Крепим кронштейн на ствольной коробке. Закручиваем винты

Установка кронштейна и коллиматорного прицела на МР-153

Установка кронштейна и коллиматорного прицела на МР-153

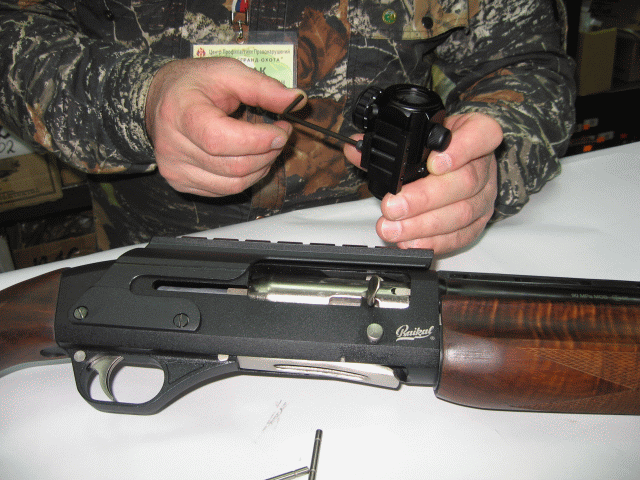

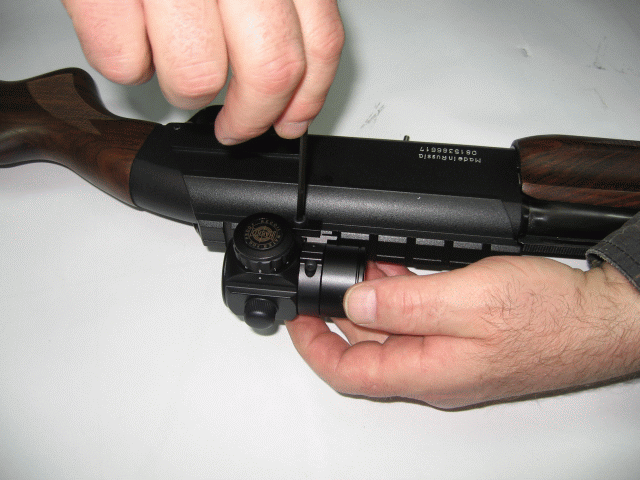

Выкручиваем винты крепления коллиматорного прицела, крепим прицел на кронштейне.

Установка кронштейна и коллиматорного прицела на МР-153

Установка кронштейна и коллиматорного прицела на МР-153

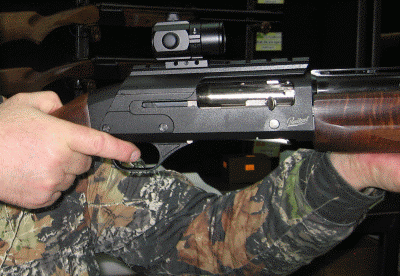

Готово!

Установка кронштейна и коллиматорного прицела на МР-153

Изготовлен из высокопрочного алюминиевого сплава. Установка кронштейна не требует вмешательства в конструкцию оружия, требуется лишь заменить штифты крепления УСМ (ударно-спускового механизма) оружия на винты из комплекта кронштейна.

Цвет чёрный, матовый. Масса 150 грамм.

Предостережение!

Крепежные винты из комплекта кронштейна диаметром 4,0мм. Если на Вашем МР-153 диаметр штифтов УСМ меньше этого диаметра, то следует отказаться от покупки кронштейна или самостоятельно доводить винты до нужного диаметра.

При установке этого кронштейна возникают две ошибки:

  • Недотянутые винты. При этом разбивается УСМ.
  • Перетянутые винты. В этом случае заклинивает отстрелянную гильзу.

А так как некоторые охотники для большей надёжности предпочитают устанавливать кронштейны на двухкомпонентный клей (особенно при использовании ночного прицела), регулировать натяжение резьбового соединения при этом невозможно.

К достоинствам этого способа крепления прицела можно отнести:

  • достаточно большую надёжность,
  • близость расположения прицела к глазу,
  • низкую посадку прицела над стволом,
  • длинную планку Вивер, позволющую установить и оптический и ночной прицел.

Недостатки этого кронштейна:

  • для всех верхних планок, расположенных вплотную над ствольной коробкой МР-153/155 характерен недостаток: планка перекрывает ствол и мушку — линию прицеливания. В случае отказа от оптики придётся целиться по плоскости кронштейна Weaver, который сильно короче ствола.
  • требуется навык и регулярно проверять усилие резьбового соединения,
  • несмотря на использование винтов, они всего М4, и мы не рекомендуем устанавливать прицелы более 700 грамм или приклеиваеть кронштейн к ствольной коробке на двухкомпонентный клей.

Дополнительные варианты создания планки Weaver

Возможно, чуть менее надёжные, но гораздо более простые способы создать посадочное место под прицел типа Weaver. Такие кронштейны не стоит использовать с массивными оптическими и тем более ночными прицелами. Но для небольших коллиматоров они будут хорошим решением.

Кронштейн для МР-153 между ствольной коробкой и прикладом

Крепление для полуавтоматического МР-155 и помпового ружья МР-135

На смену МР-153 пришли ружья нового поколения МР-155 и МР-135. С установкой прицелов на более современные модели проблем не возникает, так как в их конструкции уже предусмотрена планка "ласточкин хвост". Однако планка имеет свои нюансы и остаётся необходимость создать планку Weawer. Этой теме мы посвятили отдельную статью.
