Оптический прицел для карабина «Тигр» и «СВД»

Оглавление

1. Особенности и разновидности оружия
2. Выбор прицела в зависимости от типа охоты
3. Варианты крепления и влияние кронштейнов на выбор прицела
4. Рекомендации по выбору оптического прицела на «Тигр» (СВД)
5. Рекомендации по выбору ночного прицела на карабин «Тигр»
6. Рекомендации по выбору коллиматорного прицела на «Тигр» (СВД)
7. Подведение итогов и дополнительные рекомендации

Возможно вы уже знаете, какой вам нужен прицел (или кронштейн) и тогда не обязательно читать статью. Для вашего удобства мы сгруппировали подходящие для «Тигр» и «СВД» модели в соответствующие разделы каталога. Выбирайте из списка ниже:

• Ночные прицелы
• Оптические прицелы
• Коллиматорные прицелы
• Кронштейны

И всё же мы настоятельно рекомендуем прочитать эту статью, в которой обобщили многолетний опыт эксплуатации прицелов на этом оружии.

Особенности и разновидности оружия

Возможно одна из самых обсуждаемых во всем мире снайперская винтовка Евгения Драгунова имеет долгую историю. Неоднократно проявляя себя в различных боях, винтовка получила гражданский вариант в виде карабина «Тигр». В данной статье мы не хотим рассматривать модификации оружия и конструктивные особенности механизмов, так как, во-первых, достаточно много подобной информации можно найти на форумах, во-вторых, здесь будут представлены нюансы и рекомендации, связанные с выбором и установкой прицела. Для начала необходимо разобраться с видами гражданского «Тигра», так как важных различий в «СВД» для нашей темы нет.

Помимо знания калибра, необходимо учитывать какой приклад соответствует Вашему ружью. Обратите внимание на нижнее изображение. Стволы карабинов расположены на одной линии, при этом расположение ствольных коробок и окончаний прикладов немного различны. Особенно заметен вариант «Тигра» с охотничьим прикладом.

Знание вашего патрона влияет на такие факторы как дальность стрельбы, кучность, баллистическая траектория пули, пробивная способность на различных дистанциях и дульная энергия. Для подбора прицела необходимо будет учитывать эти факторы. Обобщенно мы расскажем чуть ниже. Расположение боковой планки на ствольной коробке (изображение сверху) конструктивно одинаково, при этом расстояние от прицела до глаза различно. Ниже рассмотрим такое понятие как «оттяжка» прицела. Этот фактор мы учитываем при подборе крепления.

Выбор прицела в зависимости от типа охоты

Карабин Тигр не сильно отличается от армейской СВД, которая в свое время была рассчитана в качестве дополнительной огневой поддержки мотострелковой дивизии. Дистанции стрельбы находились в диапазоне 300-600 метров. Охотничий вариант тоже обладает подобными характеристиками, только диапазон можно раздвинуть из-за стандартных расстояний промысловых охот от 100 до 600 метров. Карабин в руках отечественных охотников находится уже свыше 40 лет. За это время многие владельцы оружия набрали опыт охоты на любую разновидность зверя. При этом разнообразие патронов охватывает весь диапазон. Но стоит заметить, что «Тигр» имеет малый разброс, что способствует большей точечной стрельбе на дистанциях свыше 200 метров. Именно это часто влияет на выбор охотников, которые хотят получить новые ощущения на охоте, пройдя пятилетнюю подготовку на гладкоствольном. Карабин нельзя отнести к разряду оружия для новичков, поэтому основные типы охот связаны со средней и дальней дистанцией прицеливания. В таких случаях использование оптического прицела является закономерным, но все же зависит от географических факторов. Если, например, охотник стрелял по кабану, только потому, что преобладал именно этот зверь в округе, но позже перешел на нарезное, ситуация не изменилась, в таком случае к подбору прицела подходят с другой стороны – подбирают меньшую кратность, или используют коллиматор.

Эффективная прицельная дальность винтовки «СВД» с прицелом «ПСО» на которой «работают» военные специалисты составляет не более 650 метров. При этом «паспортная» прицельная дальность в два раза больше: 1 300 метров. В отдельной статье разбираем почему это так: «ПСО. Прицел №1 в советской и российской армии».

На средних и дальних дистанциях пристреливания надо учитывать габариты зверя. Так, например, при стрельбе открытым прицелом на дистанции 200 метров стандартный сохатый закрывает почти всю мушку «Тигра». Подробнее о тонкостях пристрелки в статье по ссылке. Использование кратности в диапазоне от 3 до 10 крат обеспечивает более точный выстрел. При этом, использование больших увеличений также влияет на точность, поскольку повышенная кратность и немалый вес карабина отягощают ситуацию из-за возникновения чувствительности к колебанию рук. Именно по этим причинам распространены дополнительные аксессуары, как сошки и лапки для крепления сошек.

Варианты крепления и влияние кронштейнов на выбор прицела

Основным методом крепления прицелов к СВД и «Тигру» является принцип установки на боковую планку. Все модификации карабина поставляются с завода уже с планкой. Стоит заметить, что из различных вариантов быстросъемного крепления, используемого за рубежом, боковое крепление имеет большее количество выпускаемых кронштейнов. При этом данный тип можно отнести к быстросъемному, надежному и, самое главное, не позволяющему сбиваться прицелам. При поставке СВД в подразделения винтовка комплектуется прицелом ПСО, который имеет литой кронштейн. Для гражданского использования Новосибирский приборостроительный завод выпускает прицел ПО 4х24, который является полным аналогом, за некоторыми важными изменениями.

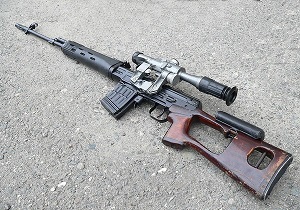

Различие прицелов ПСО и ПО 4х24

Из таблицы видно, что различия связаны с объектом прицеливания. Естественно, что сетки для ПСО разрабатывались для стрельбы по вражеским солдатам, а для гражданского варианта - по зверю.

Прицел ПСО или ПО рассматриваются очень часто при выборе оптического прицела, так как по факту охотник получает оптику с монолитным кронштейном.А как установить любой другой прицел, не с монолитным кронштейном? При подборе крепления нужно учесть:

• посадочный диаметр прицела
• внешний диаметр объектива

Посадочный диаметр прицела чаще всего бывает 25,4 мм либо 30 мм. Эта характеристика всегда указывается в названии или кратких характеристиках кронштейна. А вот внешний диаметр объектива влияет на высоту кронштейна. Чем больше диаметр объектива, тем выше кронштейн требуется, иначе прицел может просто не встать, например, из-за выступающего механического прицела. Ниже в представленных вариациях «кронштейн + прицел» мы учитываем эти свойства.

При этом стоит учитывать влияние приклада на расположение прицела. Стандартный приклад был рассчитан для стрельбы с оптическим прицелом, но когда прицеливание велось открытым прицелом, то у охотников возникали первые проблемы, так как длины приклада было недостаточно. Многие пользователи после покупки карабина меняли пластиковые приклады на родные деревянные,тем самым отдаляя боковую посадочную планку от глаза. Используя боковые кронштейны с кольцами, не всегда удавалось приблизить прицел на оптимальное и безопасное расстояние. Исходя из этого, частый метод установки прицелов на СВД («Тигр») связан с переходным кронштейном под планку Weaver. Боковые кронштейны для перехода с бокового крепления на верхний Weaver позволяют располагать прицел на разных расстояниях. При этом, если прицел используется на нескольких ружьях, или оптический периодически сменяется на ночной или коллиматорный, то крепление Weaver позволяет привести все к единому основанию, тем самым обеспечить удобство при смене одного прицела на другой.

Установка и демонтаж прицела с переходным кронштейном может производится как:

• прицел снимается с планки Weaver, боковой кронштейн остается на ружье
• прицел снимается вместе с боковым кронштейном

Однако, если прицел используется под конкретный тип охоты, то мы рекомендуем устанавливать при помощи бокового кронштейна с кольцами. Для многих постоянство является залогом точности, поэтому прицел снимается в редких случаях, только когда происходит полная разборка ружья для чистки. Частный случай частого демонтажа боковых кронштейнов – карабин Тигр со складывающимся прикладом.

В итоге в зависимости от задач и методе охоты используются два вида кронштейнов:

• боковой кронштейн с монолитными кольцами
• переходной кронштейн на Weaver + кольца

Вне зависимости от типа крепления кронштейны могут иметь или не иметь быстросъемную защелку. Если речь идет о СВД, то быстросъемность крепления может быть жизненно необходима, но в охотничьем смысле - это только дело удобства, так как достаточно времени для демонтажа и установки любого кронштейна. Так же рассматривается сопоставление оси прицела с осью ружья. По теории удобнее когда эти линии находятся друг над другом. Но для примера, армейский ПСО располагается левее оси, так как это позволяет одновременно пользоваться открытым прицелом.

3 самых популярных кронштейнов Тигр с планкой Weaver

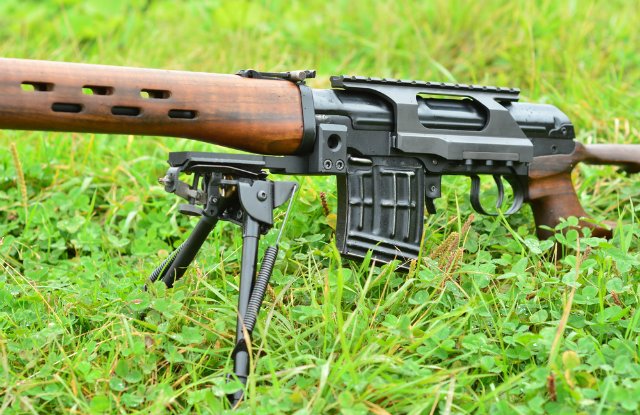

Вариант переходного кронштейна Weaver для СВД, Тигр от мастерской SAG отличается своим минимальным весом - всего 165 грамм. Он относится к постоянному типу установки, при котором посадочную планку зажимает пластина тремя винтами под шестигранник. Вариант низкого расположения подразумевает ведение стрельбы по "механике" при снятой оптике. Изготовлен из авиационного алюминия.

Кронштейн от Новосибирского завода имеет самую высокую популярность, так как имеет низкое расположение, быстросъемное крепление и легкий вес, так как изготовлен из авиационного алюминия. Данный кронштейн многим известен, так как поставляется в армию и спецслужбы. А зажимное устройство не сносить и за 20 лет.

Кронштейн разрабатывался инженерами «Розы Ветров» как альтернатива кронштейнам Рассолова-Таренкова. Изготовлен из цельного куска стали М45. При установке планка Weaver полностью совпадает с осью прицела и расположена ниже механического прицела.

3 самых популярных кронштейнов Тигр с кольцами

Кронштейн от тульских мастеров считается самым востребованным, так как изготовлен из стали, оптимально распологается по оси винтовки и имеет широкое расстояние между кольцами.

Белорусский вариант предпочитают те, кому нужен бюджетный быстросъемный кронштейн с кольцами. Он изготовлен из легкого сплава, имеет характерное зажимное устройство по аналогии с прицелам ПОСП производства Зенит-БелОМО.

Вологодский вариант кронштейна под Тигр имеет быстросъемное крепление. Отдельная особенность заключается в подвижной шине с кольцами, что дает возможность выставить оптимально прицел относительно глаза стрелка.

Часто охотники используют несколько типов оптических приборов на Тигре, поэтому возможность быстро заменить один на другой является важным фактором при выборе кронштейна. Но существует и более современные и даже в некотором смысле радикальные решения. Речь идет об установке планки Weaver взамен штатного целика. Такой кронштейн называется "Катран-10" и представляет собой планку Weaver небольшой длины, достаточной для установки коллиматорного прицела. При этом на кронштейне есть специально рассчитанная прорезь для сохранения возможности вести стрельбу как с открытого (механического) прицела.

Рекомендации по выбору оптического прицела на карабин «Тигр» (СВД)

Рассмотрев основные важные для установки и подбору прицела факторы, стоит привести варианты оптических прицелов. Данный подбор был основан на популярности покупок наших охотников. Учитывайте, что при первом знакомстве с прицелом, например, если «Тигр» ваше первое нарезное оружие, и до этого с оптикой не работали, необходимо в прямом смысле заново набирать опыт стрельбы, так как принцип прицеливания через оптику все-таки отличается от прицеливания открытым механическим прицелом. Еще раз напомним о важности учета габаритов объекта.

Полный список оптических прицелов, которые чаще всего устанавливали на Тигр и СВД, мы сгруппировали в отдельный раздел каталога:

Вариации прицела:

Объектив 36 мм и постоянное увеличение 6 крат

Объектив 24 мм и постоянное увеличение 4 крат

Объектив 24 мм и переменное увеличение от 3 до 9 крат

Прицельная сетка:

Винтовка «Тигр» вполне подходит для стрельбы на дальние дистанции. В зависимости от размеров животного нужно подбирать определенную кратность. Лося или оленя можно заметить на достаточно больших дистанциях и в таких случаях достаточно увеличения до 9 крат, для других понадобится кратность побольше, чаще всего это диапазоны 3-12, 4-16, 6-24 и аналогичные. Такие прицелы представлены у каждого производителя, поэтому их выбор огромен. Мы предлагаем рассмотреть 5 самых популярных брендов на основе продаж нашим охотникам:

Зенит БелОМО

Страна бренда - Беларусь

Страна производства - Беларусь

Подходящие серии - серия “Тигр”

Применение - Охота, Тренировочная стрельба

Veber Optics

Страна бренда - Россия

Страна производства - Китай

Подходящие серии - Black Russian, Wolf

Применение - Охота, Тренировочная стрельба

Hawke

Страна бренда - Великобритания

Страна производства - Китай

Подходящие серии - Vantage, Endurance, Frontier, Sidewinder

Применение - Охота, Охота Премиум, Высокоточная стрельба

Vector Optics

Страна бренда - Китай

Страна производства - Китай

Подходящие серии - Все серии

Применение - Охота, Тренировочная стрельба

Leapers

Страна бренда - США

Страна производства - Китай

Подходящие серии - Все серии

Применение - Охота, Тренировочная стрельба

Рекомендации по выбору ночного прицела на карабин «Тигр»

Существенных различий в факторах подбора ночника и дневной оптики нет. Разница заключается в уменьшении требований стрельбы на дальние дистанции в ночное время. «Тигр» имеет значимую степень пробиваемости, но все же бегать за подранком ночью по пересеченной местности не стоит. Современные цифровые прицелы более чем достаточны для охот на дистанции 300 метров и различия заключаются в функционале. Если сказать по простому, то дорогие прицелы отличаются большими возможностями для стрелка и совершенствованием изображения.

Бюджетные модели ночных прицелов для «Тигр» и «СВД»

Чаще всего владельцы «Тигра» под патрон 7,62x54 и «Тигра-308» (7,62х51) не гонятся за высокой стоимостью ночного прицела из-за простоты типов охот, поэтому допустимо использовать недорогие модели.

PARD NV008S

Особенности:

• Бюджетная стоимость
• Баллистический калькулятор
• Малый вес

Sytong HT-60

Особенности:

• Бюджетная стоимость
• Самое удобное отображение информации
• Малый вес

iRay Saim NV SCD 35

Особенности:

• Высокая дальность обнаружения
• Удобное меню с оптимальными функциями
• Продолжительное время работы

Sightmark WRAITH HD

Особенности:

• Разрешение Full HD
• Высокая прочность корпуса
• Высокое качество изображения при дневном использовании

Однако, как говорилось ранее, прицельная дальность нарезных карабинов «Тигр» и «СВД» позволяет охотится ночью и на большей дистанции — свыше 300 метров. Это говорит о том, что при стрельбе необходимо учитывать падения пули, для этого оптимальнее использовать прицелы с лазерным дальномером.

Дистанция замера - до 1200 м

Дистанция замера - до 1000 м

Отдельно хотелось бы выделить прицелы, которые имеют форм фактор оптических прицелов, при этом они оптимально подходят для дневной и ночной стрельбы. Такие прицелы можно легко установить на “Тигр” как при помощи боковых кронштейнов с кольцами (подобные рассматривали выше), так и через переходной кронштейн Weaver и кольца под соответствующее основание (обычно уже в комплекте с прицелом)

Особенности:

• Высокое разрешение сенсора
• Баллистический калькулятор
• Лазерный дальномер

Особенности:

• Высокое разрешение дисплея
• Прочный корпус
• Лучшее качество изображения

Полный список прицелов ночного видения, которые можно успешно использовать с Тигр и СВД сгруппировали в отдельный раздел каталога:

Гражданские аналоги армейских (снайперских) ночных прицелов для «Тигр» и «СВД»

Напомним, что карабин «Тигр» в основном популярен из-за возможности точной стрельбы на средние и дальние дистанции, а для этого первого поколения не всегда хватает. В нынешнее время на СВД устанавливают прицел ПН93 нового образца. Для охотничьего карабина на рынок поставляется этот же прицел, только под названием ПН-23 («Сарацин») с 2+ и 3 поколением:

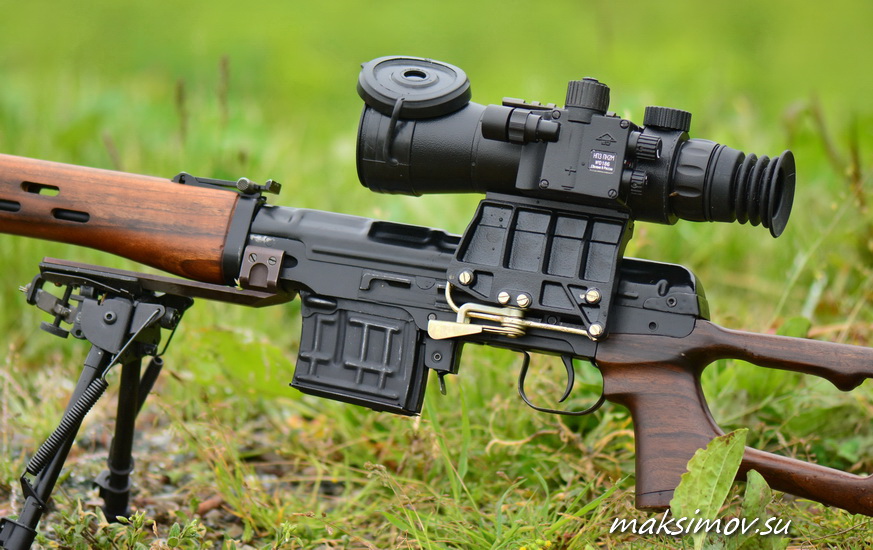

Армейский прицел ПН93 нового образца поставляется на гражданский рынок под наименованием ПН-23 («Сарацин») и поставляется в различных вариантах поколения ЭОПа и размера объектива.

Как можно заметить, особенность данных прицелов заключается в интегрированном боковом кронштейне. Данные прицелы немного тяжеловаты, зато имеют объективы по система Максутова, что дает высокие показатели по дальности наблюдения.

Один из самых бюджетных прицелов на базе ЭОП 2+ поколения от Ростовского оптико-механического завода. Интегрирован кронштейном Weaver и устанавливается на “Тигр” через переходной кронштейн.

Возможно вы искали решение установить ночные прицелы без переходников. Ниже подборка боковых кронштейнов на «Тигр» для популярных брендов:

Тепловизионные прицелы для «Тигр» и «СВД»

Все чаще на охоте используют в качестве прицела тепловизор. Они дороже, чем стандартные прицелы ночного видения, но зато охватывают большую дистанцию наблюдения и работают за счет теплового излучения объектов. При выборе тепловизора выделяют такие важные параметры как разрешение сенсора, диаметр объектива и функционал. С учетом дальности стрельбы карабина “Тигр” мы советовали бы основным критерием ставить диаметр линзы, так как это как раз влияет на дальность обзора. Самым оптимальным вариантом считаются прицелы с диаметром от 35 до 50 мм, так как прицелы свыше заданного значения очень громоздки, а менее - недостаточными по дистанции. Ниже представлены самые ходовые серии прицелов, в каждой из которых можно найти модели, имеющие отличия в следующих параметрах:

• разрешение матрицы
• диаметр объектива
• наличие лазерного дальномера

iRay Saim

Cono Polaris

PARD SA

Sytong RM

Arkon Alfa

Рекомендации по выбору коллиматорного прицела на карабин «Тигр» (СВД)

Из-за отсутствия кратности у коллиматорных прицелов использование подобной оптики на «Тиграх» ограничивается только типами охот (все же ходят с «Тигром» на загонную). Несмотря на это, для армейской СВД было немало коллиматоров, поставленных на вооружение. Особенностью этих прицелов связано с наличием бокового кронштейна. Для гражданского применения коллиматорный прицел целесообразен в первую очердь для гладкоствольных (включая Ланкастер) модификаций Тигра. Ниже перечислены некоторые прицелы, используемые как охотниками, так и спецслужбами, а по этой ссылке - полный каталог выпускемых коллиматорных прицелов с боковым кронштейном для Тигра (СВД).

Прицел Кобра от ижевского завода отличается тем, что это единственный коллиматор открытого типа с боковым креплением. ЭКП-1С-03 имеет несколько прицельных марок

Самый современный из коллиматорных прицелов с боковым кронштейном от НПЗ. Имеет модификацию с диоптрийной отстройкой Ракурс-А1. Прицельная сетка подсвечивается светоэлементом, не требующим элементов питания.

Наличие тритиевой колбы внутри корпуса обеспечивает подсветку без батареек. В зависимости от светового потока прицельная сетка меняет свой внешний вид.

Если речь идет об установке коллиматорных прицелов с интегрированным кронштейном под планку Weaver, то рекомендуем рассмотреть описанный выше кронштейн "Катран-10".

На небольших дистанциях прямого выстрела для быстрой прицельной стрельбы и стрельбы по движущимся мишеням на карабинах «Тигр» и СВД отлично зарекомендовали себя прицелы Holosun и в частрости Holosun HS510C - популярный прицел открытого типа, Holosun HS403R - наиболее надёжный прицел закрытого типа, требует определённой сноровки (постоянства вкладки).

Коллиматорный прицел Sightmark SM/13003B при помощи большой линзны и оптической схемы открытого типа позволяет быстро целиться по движущимся мишеням, таким образом прицел отлично подходит для новичков.

Подведение итогов и дополнительные рекомендации

Несмотря на то, что мы старались рассказать исключительно про те факторы, на которые стоит обращать внимание именно при выборе прицела, а не самого оружия, статья получилась довольно обширной. Именно поэтому вкратце укажем на основные моменты:

• При выборе любого прицела рассматривайте дистанции, исходя из личного опыта, а не по максимальным расстояниям, которые может выдать «Тигр».
• Решите, какой тип охоты Вам ближе, на кого зверя Вы будете наводить Ваш прицел. Это учитывается при выборе кратности.
• Если прицел используется на нескольких ружьях или в Вашем арсенале несколько разновидностей прицелов, то лучше устанавливать их через переходные кронштейны с бокового на верхний Weaver. Если прицел один, и он по характеристикам устраивает все охоты, на которые Вы пойдете, то надежнее установить на боковой кронштейн с кольцами.
• Не забывайте о такой вещи как приклад, ведь от его длины и правильности установки кронштейна будет зависеть удобство при стрельбе.
• Учитывайте дульную энергию Вашего «Тигра» и сопоставляйте с максимальными значениями по ударной стойкости прицелов. Калибр .308 и 7,62х54R соответствует в среднем 3420 Дж, 9,3x64 – 5150 Дж, .30-06 – 3890 Дж.

В качестве дополнительных рекомендаций советуем рассмотреть прицеливание с использованием лазерного целеуказателя. Одним из самых проверенных вариантов ЛЦУ считается ЛЦУ-ОМ-3L-7, который имеет установленный кронштейн для крепления на ствол и выносную кнопку, а также качественный вариант лапки для сошек:

ЛЦУ крепится непосредственно на ствол ружья при помощи стального зажимного хомута. При помощи выносной кнопки можно быстро включать лазер и также быстро его выкулючать, чтобы оставаться незаметным

Если прицел имеет высокую кратность и из-за этого потребовалось использовать сошку – рассмотрите вариант крепежной лапки от ЭЦ “Роза Ветров”. Лапка “Гюрза” подходит для установки сошек под планку Weaver, а также для популярных американских сошек Harris.
